在开关电源技术持续演进的当下，同步整流（SR）技术已成为提升反激式转换器效率的关键手段。FT8374系列高性能同步整流芯片，凭借集成MOS、极简外围、超快响应等优势，广泛应用于USB PD快充、适配器、充电器等场景。本文将围绕 FT8374FBA / FT8374FCA / FT8374FS_FB 三款主流型号，深入解析其核心特性、典型应用电路、封装管脚定义及订购信息，助力工程师快速选型与设计优化。

芯片特性概览：高效率与低损耗的典范

✅ 总结：

• FBA 适用于主流20W PD快充，兼顾效率与成本；
• FCA 为高效率版本，Rds(on)更低，适合25~30W应用；
• FS/FB 针对QR/DCM优化，适用于中低功率段，FB为FS的高电流版本。

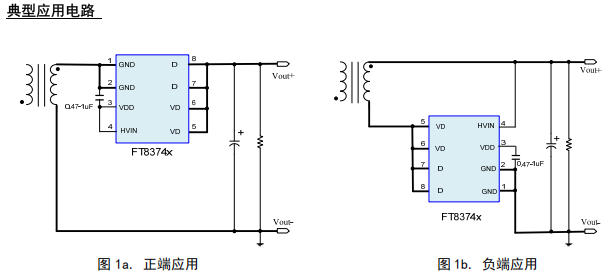

典型应用电路：支持正负端灵活配置

FT8374系列支持 正端与负端两种整流方式，可灵活适应不同变压器结构与输出极性要求。

1. 正端应用（Positive Output）

适用于输出正极整流，典型用于大多数反激电源设计。

Vout+ → D引脚（内部MOS Drain）
VD引脚 → 检测MOS两端电压
VDD → 接0.47~1uF电容至GND
HVIN → 外部供电（可选）

2. 负端应用（Negative Output）

适用于输出负极整流，常见于特殊结构电源或隔离型设计。

Vout- → D引脚
VD引脚 → 检测电压
VDD → 接电容至GND

⚠️ 注意：无论正负端应用，仅需一个VDD电容，极大简化BOM。

封装与管脚定义：SOP8标准化设计

三款芯片均采用 SOP8封装，管脚排列一致，便于替换与兼容。

✅ 设计建议：

• VD引脚应尽量靠近MOS两端，避免布局误差导致误动作；
• VDD电容建议选用X7R材质，容值0.47~1μF，确保供电稳定。

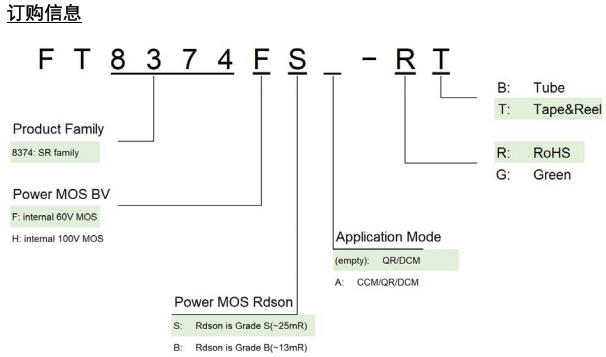

订购信息：清晰编码，便于识别

✅ 命名规则解析：

• 第5位字母代表Rds(on)等级（S/B/C）
• 后缀RT为编带，RB为管装
• 所有型号均符合RoHS与绿色封装标准

应用场景与选型建议

总结：FT8374系列的价值优势

• 高集成度：内置MOS，减少外围器件
• 超简设计：仅需1个VDD电容，降低BOM成本
• 极速响应：20ns开关延迟，提升整流效率
• 灵活应用：支持正负端接法，适配多种拓扑
• 广泛适用：覆盖10W~30W快充与适配器市场

如需进一步了解 FT8374系列 的实测数据、热性能或替代方案，建议在PCB设计中结合实际散热条件进行测试验证，或咨询深圳三佛科技技术支持获取完整版规格书与应用笔记。
