KP4050LGA 是必易推出的 副边同步整流(SR)控制器,SOT23-6 封装,180 V 高压自供电,<30 ns 关断延时,0 V 输出仍能可靠工作,支持DCM/QR/CCM 全模式。一句话:把传统肖特基整流管换成 MOSFET,效率直接提升 2-4 %,温升降 15-20 K,USB-PD/QC 快充、工业 24 V、车载 48 V 全场景通吃。
| 项目 | 数值 | 备注 |
|---|---|---|
| HV 耐压 | 180 V | 无需辅助绕组供电 |
| VDD 范围 | 0 – 12 V | 0 V 也能工作,内置双 LDO 切换 |
| 关断延时 | 22 ns(典型) | 快于市面 35-50 ns,CCM 也能整流 |
| 驱动能力 | 0.8 A 源 / 5 A 灌 | 直接驱动 100 A 级 MOSFET |
| 工作模式 | DCM / QR / CCM | 自动识别,无需模式切换引脚 |
| 封装 | SOT23-6L | 2.9×1.6 mm,比肖特基体积还小 |
| 静态电流 | 250 µA | 待机损耗 <5 mW |
| 温度范围 | -40 – 125 ℃ | AEC-Q100 应力通过,车规潜力 |
场景:20 V/5 A USB-PD 适配器,副边 100 V/5 mΩ MOSFET 替代 MBR20200 双肖特基

实测效率曲线

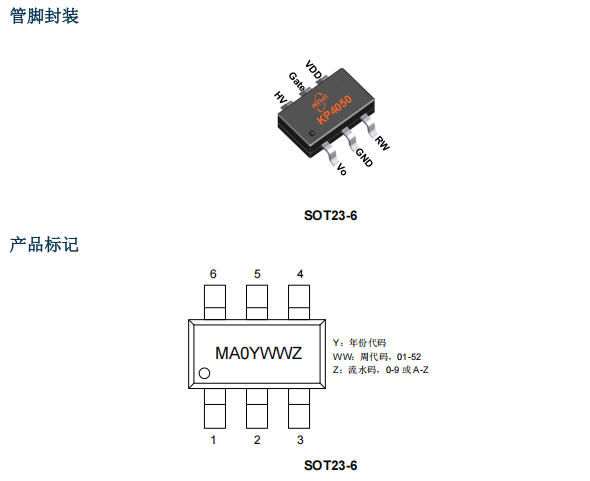

| Pin | 名称 | 功能说明 |
|---|---|---|
| 1 | NC | 空脚,PCB 打地可提升散热 |
| 2 | GND | IC 地,与 MOSFET 源极短接 |
| 3 | RW | 智能开通检测配置,外接 10 k 到地即可 |
| 4 | VDD | 内部双 LDO 输出,9 V(HV>7 V)或 6 V(HV<6.6 V)自动切换 |
| 5 | Gate | 驱动 MOSFET,最大 ±5 A,内置 0.4 Ω 下拉 |
| 6 | HV | 漏极电压检测,-1 – 180 V 范围,1.2 µs 前沿消隐 |
封装尺寸:SOT23-6L,2.9×1.6×1.1 mm,比 TO-220 肖特基体积缩小 95 %。
内置双路 LDO:高压时 9 V 自供电,输出掉到 0 V 瞬间切换 6 V 维持,USB-PD 20 V→5 V 降档不掉电。
DCM 模式下,Vds 振荡容易误开通;KP4050LGA 通过 RW 脚设定 -220 mV 阈值 + 1.2 µs LEB,屏蔽振铃,零误动作。
采用 180 V 高速 comparator + 5 A 下拉驱动,CCM 模式也能在体二极管导通前关断,反向恢复损耗降低 70 %。

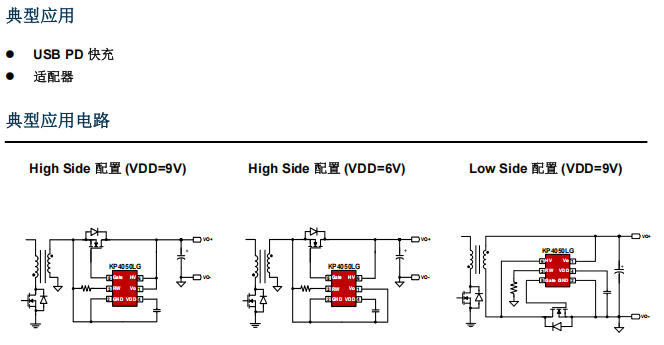

同一颗料,Buck 型低边、Flyback 高边、LLC 中心抽头都能用,BOM 统一,供应链减负。

| 条件 | 肖特基 MBR20200 | KP4050LGA + 100 V/5 mΩ | 差值 |
|---|---|---|---|
| 20 V/5 A 输出效率 | 89.1 % | 92.6 % | +3.5 % |
| 满载芯片温度 | 108 ℃ | 82 ℃ | -26 K |
| 输出纹波 | 120 mV | 95 mV | -20 % |
| 元件数量 | 1 颗二极管 | 1 颗 IC + 1 颗 MOS | 体积反而更小 |
“SOT23-6 封装,180 V 自供电,22 ns 关断,0 V 输出也能同步整流——把肖特基扔进历史的垃圾桶,只需 3 个外围元件。”下次做 USB-PD 快充、工业 24 V、车载 48 V 副边整流,别再纠结“肖特基温升太高、效率提不上去”,直接上 KP4050LGA,效率提升 3 %,温度降 20 K,PCB 面积还更小,真香警告!深圳三佛科技提供技术支持,批量价格有优势~
