KP23111SGA 是必易推出的 原边控制（PSR）恒流/恒压功率开关，片内 800 V 三极管 + 谷底开通 + 多模式调制，SOP-7 封装，7.5 W 输出能力（5 V/1.5 A），恒压±3 %、恒流±5 %，空载<50 mW。一句话：做 手机充电器、小家电 USB 口、TWS 充电仓，想省光耦、省431、省同步整流，这颗芯片一次画板就能量产。

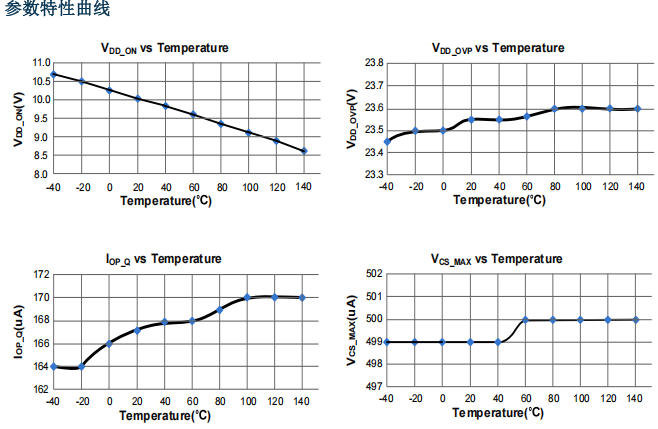

| 项目 | 数据 | 备注 |
|---|---|---|
| 拓扑 | 原边控制（PSR）反激 | 无光耦、无431 |
| 功率级 | 800 V 三极管 | 2 A 峰值电流 |
| 输出能力 | 7.5 W | 5 V/1.5 A 典型 |
| 恒压精度 | ±3 % | 全电压、全负载 |
| 恒流精度 | ±5 % | 线损补偿内置 |
| 待机功耗 | <50 mW | 230 VAC 输入 |
| 开关频率 | 35 – 70 kHz | 谷底锁定，无异音 |
| 保护 | 8 合 1 | UVLO/OVP/OCP/OTP/SLP/线损/箝位/单点失效 |
| 封装 | SOP-7 | 4.9×3.8 mm，4000 颗/卷 |

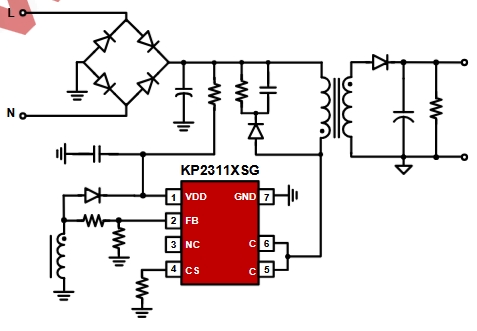

场景：5 V/1.5 A 手机充电器，输入 90 – 265 VAC
| Pin | 名称 | 功能说明 |
|---|---|---|
| 1 | VDD | 芯片供电 9 – 21 V，内置 27 V 箝位 |
| 2 | FB | 原边消磁检测 + 输出 OVP/SLP |
| 3 | NC | 悬空，PCB 打地可提升散热 |
| 4 | CS | 电流采样，200 mV 限流，450 ns LEB |
| 5,6 | C | 800 V 三极管集电极，2 A 峰值 |
| 7 | GND | 芯片地，与采样电阻共地 |
自动寻找谷底开通，降低 EMI 6 dB，效率 +2 %，无异音。
根据负载电流自动抬升 50 – 200 mV，补偿 1 mΩ 线阻，远端电压仍 5 V。
重载：QR + 70 kHz
中载：QR + 50 kHz
轻载：Burst，待机 48 mW
FB 上拉/下拉开路、RCS 开路、副边二极管短路/开路、变压器短路，全部进入打嗝重启，安规一次过。
| 参数 | 推荐值 | 备注 |
|---|---|---|
| 磁芯 | EE13 | Ae 17 mm² |
| Lp | 1.2 mH ±5 % | Ipks 2 A |
| Np | 130 T | 0.25 mm 线径 |
| Ns | 11 T | 0.4 mm 线径 |
| Na | 9 T | VDD 16 V |
| 气隙 | 0.08 mm | AL 75 nH/T² |
| 型号 | 功率 | 输出 | 应用 |
|---|---|---|---|
| KP2311ASG | 5 W | 5 V/1 A | TWS 充电仓 |
| KP23110SG | 5 W | 5 V/1 A | 小家电 USB |
| KP23111SG | 7.5 W | 5 V/1.5 A | 手机充电器 |
“800 V 三极管 + 谷底 QR + 线损补偿，7.5 W 单芯片 PSR，无光耦、无 431、无同步整流，10 颗料搞定 5 V/1.5 A，恒压±3 %、恒流±5 %，空载 48 mW。”深圳三佛科技提供技术支持，批量价格有优势~
