LP3588CSF 是芯茂微推出的一款高性能同步整流控制芯片，专为反激式开关电源设计，适用于充电器、适配器、电机驱动辅助电源等场合。其核心卖点是：

• 支持 DCM / CCM / QR 全模式工作
• 内置 85V / 25A 功率 MOSFET（Rdson 仅 12~16 mΩ）
• 专利 dV/dt 检测技术，抗激磁振荡误触发
• 无需辅助绕组，自供电 VCC
• 30 ns 级关断延迟，CCM 效率依然高
• SOP-8L 封装，极简外围，BOM 成本低

技术规格一览（25℃ 典型值）

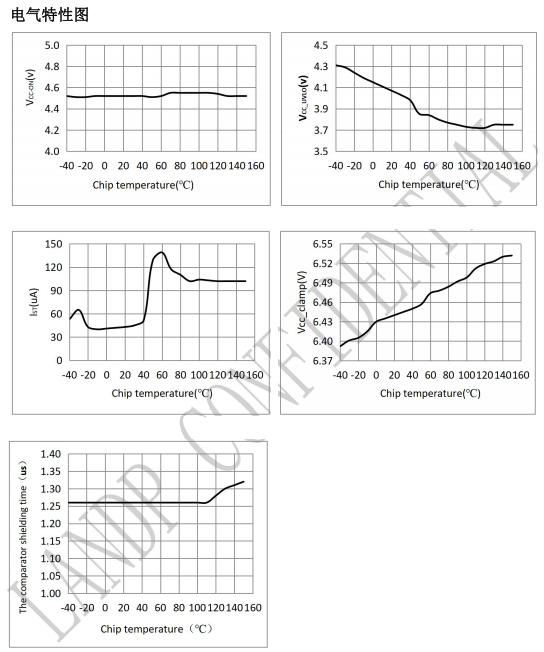

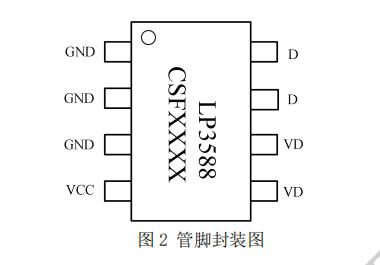

管脚封装与功能

SOP-8L 封装，4 个有效功率脚 + 4 个小信号脚

芯片底部中央有裸露焊盘，建议打 9 个 0.3 mm 过孔到 GND，提高散热。

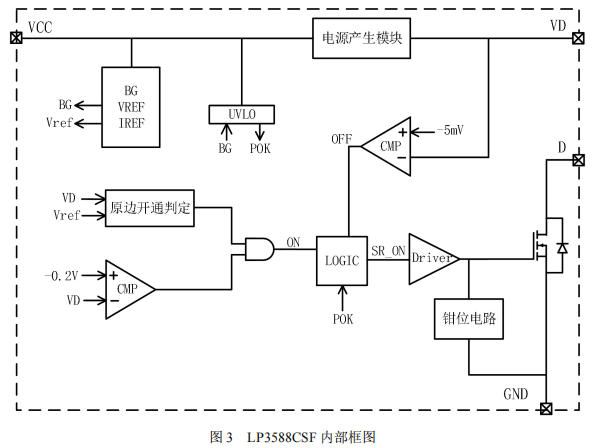

内部框架图解读

1. VD 高压接口：200 V 耐压比较器，采样 Vds 下降斜率；
2. dV/dt 运算单元：专利电路，实时计算 VD 斜率 K，K>Kmin 且 VDS<-0.2 V 时给出 SR_ON；
3. 关断比较器：当 VDS > -5 mV 且 Ton > Tb（0.9~1.5 µs）后给出 SR_OFF；
4. 自供电 LDO：VD 脚经内部 20 mA 高压 LDO 给 VCC 电容充电，启动后由 MOSFET 沟道电流维持；
5. 驱动级：推挽结构，栅极充电 1 A / 放电 2 A，典型 13 nC 开关电荷；
6. 保护模块：VCC UVLO、过压钳位 6.5 V、过温关断 150 ℃。

工作原理：让“二极管”消失

传统反激次级用肖特基，VF ≈ 0.4 V @ 5 A，损耗 2 W；
LP3588CSF 用 MOSFET 替代，Rdson = 14 mΩ，同样 5 A 仅 0.35 W，效率提升 3~5 个百分点。

关键时序

• t0：原边关断，次级电流 Is 正向流动，VDS 负向跌落；
• t1：dV/dt > Kmin 且 VDS < -0.2 V → SR_ON，MOSFET 导通；
• t2：Is 降至 0，VDS 开始回弹 > -5 mV → SR_OFF，MOSFET 关断；
• t3：进入死区，靠体二极管续流 < 30 ns，反向恢复损耗极低。

即使在 CCM 下，30 ns 关断延迟也把“反向电流”压制到最小，避免传统同步整流“倒灌”问题。

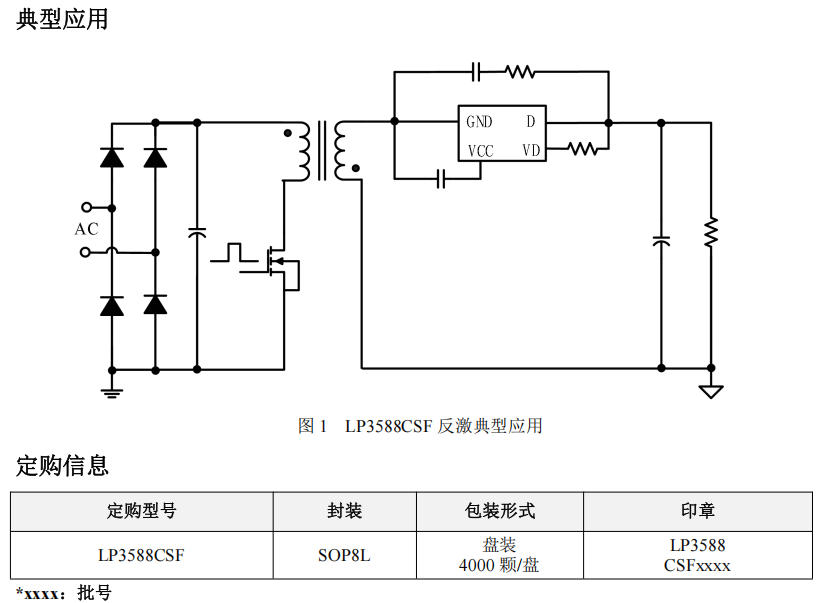

典型应用电路（12 V/3 A 适配器）

• 无 RC 吸收，LP3588CSF 自身抗振；
• 无辅助绕组，节省 8 个元件；
• 效率 88.4 % @ 115 Vac，85.9 % @ 230 Vac，满足 CoC V5 Tier 2。

PCB 布线黄金 4 条

1. 功率回路最短：D 脚 → 输出电容 → 变压器次级 → GND，围成的面积 < 1 cm²；
2. VD 走线宽 1 mm 以上，远离原边开关节点，防止 dV/dt 耦合误触发；
3. VCC 电容接地脚与 GND 脚相邻 < 2 mm，降低 ESR 噪声；
4. 底部散热焊盘打 9 孔到 GND 内层，过孔直径 0.3 mm，保证 25 ℃/W 热阻。

实测波形与效率曲线

• CCM 90 Vac 输入，3 A 负载
  – VDS 关断到 SR_OFF 延迟 28 ns
  – 无反向电流，MOSFET 体温 52 ℃（环境温度 25 ℃）

• 效率对比
  – 肖特基方案：84.1 %
  – LP3588CSF：88.4 %
  – 提升 4.3 %，整机温升下降 8 ℃

常见疑问速答

深圳三佛科技做为芯茂微一级代理，提供技术支持，批量价格有优势~

结语

LP3588CSF 用“一颗芯片 + 1 颗电容”就把次级整流损耗砍掉 70 %，而且免辅助绕组、免 RC 吸收、免调试。对于 15 W~45 W 的 PD 适配器、电机辅助电源、快充充电器来说，它是性价比最高的同步整流“小钢炮”。
