物联网节点、智能开关、小家电触控面板、电表/水表/NB-IoT通讯模块……这些设备一年365天插在墙上,却可能99%的时间处于待机状态。如果辅助电源本身就要消耗0.3 W,一年就会白白浪费2.6 kWh,足够让一台20 W的LED灯连续亮4个月。BP2525DC把“待机”重新定义:230 Vac下整机功耗<20 mW,比一颗0805封装贴片电阻的自发热还低,却能在瞬间吐出500 mA峰值电流,让Wi-Fi模组安心发完最后一包数据再睡回去。

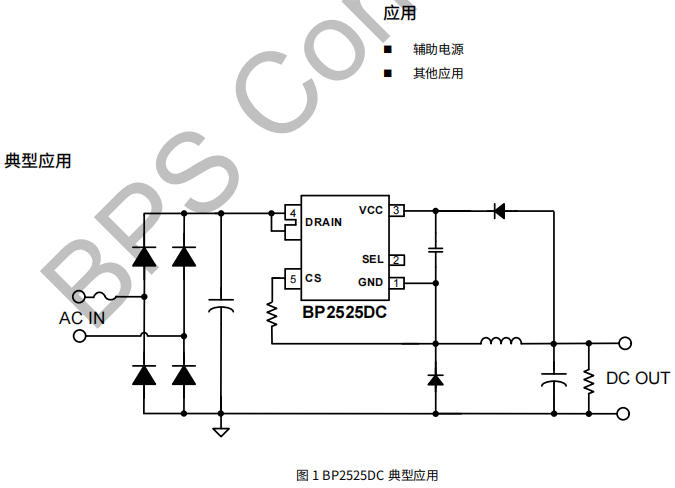

ACin → 1 A/500 V整流桥 → 4.7 µF/400 V电解 → BP2525DC DRAIN;
电感:4.7 µH-22 µH(视输出电流),饱和电流>1 A;
续流二极管:400 V/1 A肖特基或超快恢复;
输出电容:100 µF-220 µF/6.3 V低ESR陶瓷+22 µF高频并联;
VCC旁路:1 µF/16 X7R紧贴芯片;
CS电阻:0.2 Ω-0.68 Ω,把峰值电流限制在600 mA以内即可。

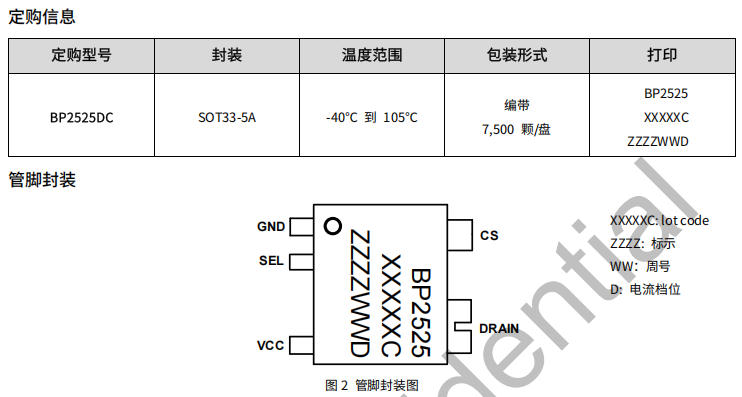

① GND(1脚)直接打3-4个过孔到整片铜皮,做成“星型”地;
② SEL(2脚)用0 Ω电阻跳线到VCC或GND,产线切换3.3 V/5 V版本,无需重新烧录;
③ VCC(3脚)与GND走线<5 mm,环路面积<30 mm²,把高频“天线”扼杀在摇篮;
④ DRAIN(4脚)铜皮尽量宽,既当散热片又当屏蔽罩,远离SEL/CS小信号;
⑤ CS(5脚)采样电阻Kelvin连接到GND,防止铜箔直流压降“吃掉”过流精度。

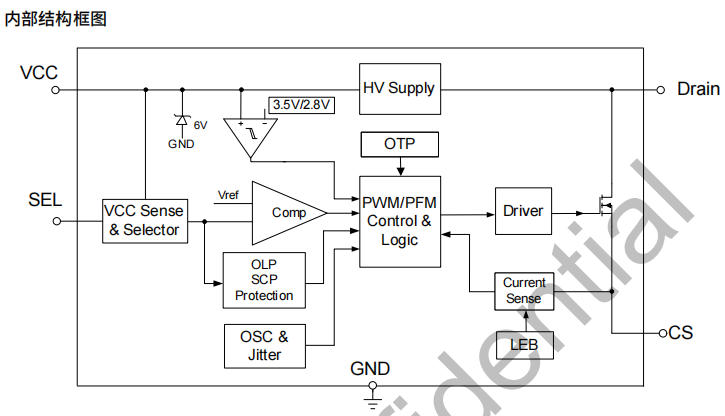

芯片上电后,内部500 V高压恒流源先把VCC冲到3.5 V,启动完成后高压源关断,由输出电压经电感耦合给VCC续电,实现“零辅助绕组”反激式供电;同时采样VCC跌落,一旦低于3.0 V(3.3 V版本)并持续160 ms,判定输出过载,进入4 kHz打嗝模式,1.6 s自动重启。峰值电流比较器仅200 mV阈值,配合250 ns前沿消隐,既能精确限流又不怕DRAIN尖峰误触发。温度检测位于MOS栅极区,热阻155 °C/W,确保芯片在塑料外壳密闭环境下也能安全降额。

选电感:
L ≥ (VOUT×(VINmax-VOUT))/(VINmax×fSWmin×ΔIL),
其中ΔIL = 0.3×IOmax(r=30%纹波系数),
fSWmin取25 kHz(DCM下限)。
举例:VIN=230 Vac×1.4≈320 V,VOUT=5 V,IOmax=0.3 A,
则L ≥ 5×(320-5)/(320×25 k×0.09) ≈ 22 µH,选标准22 µH/1 A屏蔽电感即可。
输出电容:
ESR < Vripple(p-p)/ΔIL = 50 mV/0.09 A ≈ 0.55 Ω,
陶瓷电容100 µF/6.3 V×2并联,ESR已<20 mΩ,绰绰有余。
假负载:
芯片在<5 mA轻载时会进入跳频模式,为防止空载飘高,
3.3 V版本在输出端并1.5 kΩ,额外消耗2.2 mA,待机总功耗仍<25 mW;
5 V版本并2 kΩ,消耗2.5 mA,同样 negligible。

BP2525DC把“高压启动+自供电+多模式控制”塞进一颗SOT33-5A,让辅助电源设计回归极简:不用辅助绕组、不用光耦、不用环路补偿,甚至空载都不飘。对于任何85-265 Vac输入、3.3 V/5 V输出、功率<2 W的场景,它几乎就是“一颗芯片+一个电感”的终极答案。深圳三佛科技提供技术支持,批量价格有优势~
