在当今电子设备快速发展的背景下，小功率电源芯片的设计不仅要满足高效、稳定的输出需求，还要兼顾成本和空间的优化。KP2161SGA 正是为这一需求而生。作为一款带高压启动功能的多模式原边控制芯片，KP2161SGA 以其高集成度、低待机功耗和出色的恒流恒压性能，成为小功率离线式充电器和适配器的理想选择。深圳三佛科技将深入解析 KP2161SGA 的核心特点、管脚封装、典型应用电路以及参数特性，帮助工程师快速掌握其设计要点，提升开发效率。
| 项目 | 数据 |
|---|---|
| 拓扑 | 原边反馈反激（PSR） |

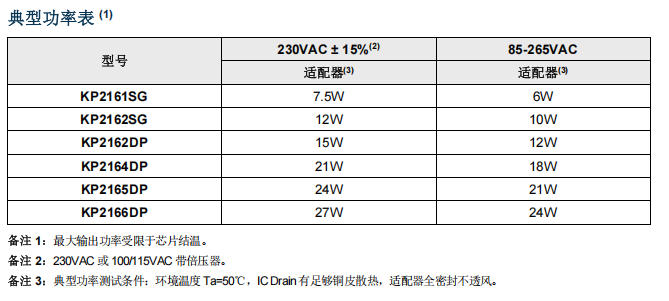

| 功率 | 7.5 W@230 VAC（6 W@85-265 VAC） |
| 精度 | ±4 % CV / ±4 % CC |
| 待机 | <30 mW@230 VAC |
| 启动 | 内部 650 V 高压电流源，无需启动电阻 |
| 频率 | 35 kHz-70 kHz 多模式 PWM/PFM |

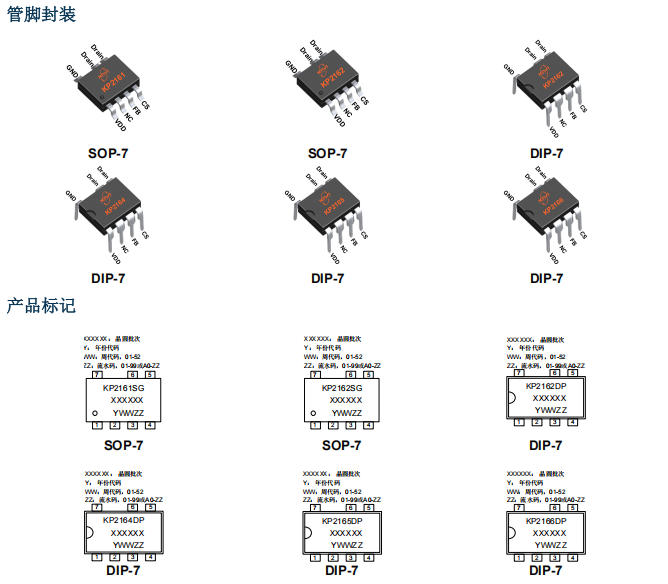

| 封装 | SOP-7（165 ℃/W） |
| 保护 | UVLO/OVP/OCP/OTP/SLP/单点失效保护 |
关键外围：FB 分压电阻 ×2、CS 电阻 ×1、VDD 电解 ×1，没了。

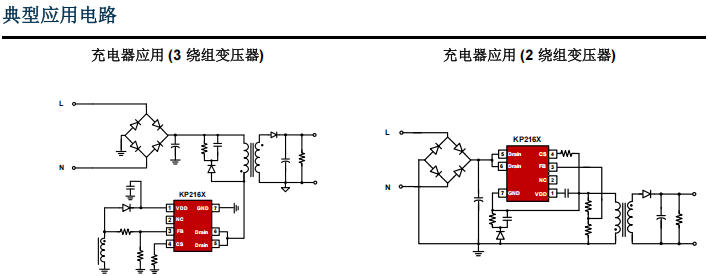

KP2161SGA 支持“无辅助绕组”方案，只要把 FB 分压到输出绕组平台，即可实现 5 V/1.5 A 或 9 V/0.8 A 快充。官方给出两张参考图：
| 参数 | 典型 | 单位 | 意义 |
|---|---|---|---|
| VDD 启动电流 | 180 | µA | 大启动电阻也能秒启 |
| VDD 工作电流 | 0.2 | mA | 轻载 PFM 效率↑ |
| 电流限阈值 | 550 | mV | Rs=1 Ω→Ipk=0.55 A |
| 线补电流 | 8 | µA | 长线压降自动补 |
| 过温保护 | 150 | ℃ | 自恢复，不锁死 |
| Rdson | 9 | Ω | 7.5 W 温升<50 ℃ |
KP2161SGA 以其卓越的性能和高度集成的设计，为小功率电源市场提供了一种高效、简洁且可靠的解决方案。它不仅满足了现代电子设备对低功耗、高集成度和快速开发的需求，还通过减少外围元件数量，显著降低了系统成本和设计复杂性。深圳三佛科技提供技术，批量价格有优势~
