在现代照明设计中，调光和调色功能已成为提升用户体验的关键要素。然而，传统方案往往依赖复杂的电路和高昂的成本，难以大规模普及。SM2212EK 是一颗 ESOP8 封装的 交流线性恒流驱动芯片，无需磁性元件、无需电解电容，仅通过“快速开关电源”即可实现 两段调光或两段调色。目标应用：T5/T8 灯管、球泡灯、吸顶灯。本文将深入解析 SM2212EK 的管脚功能、典型应用电路及其核心特性，帮助工程师快速掌握其设计要点，提升开发效率。

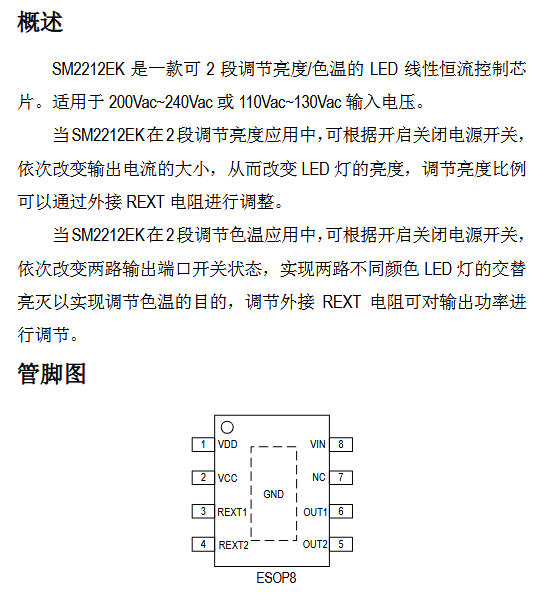

管脚图一眼看懂

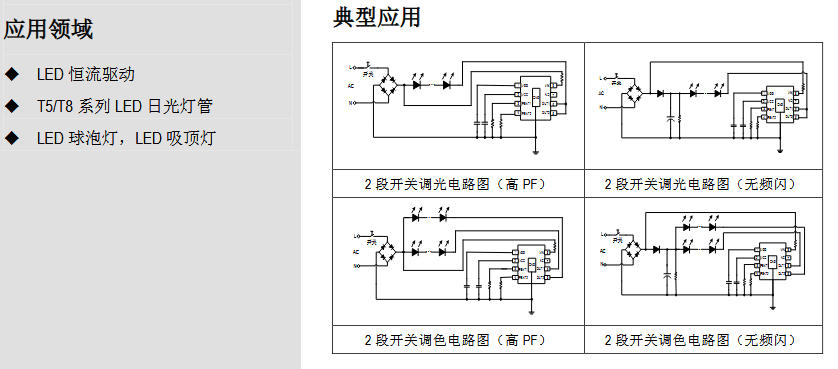

典型应用电路：两颗电阻搞定两段调光

工作原理：

1. 第一次上电 —— 芯片默认 OUT1 100 % 电流，LED_A 亮；
2. 0.2 s 内关电再上电 —— 芯片切换到 OUT2 100 % 电流，LED_B 亮；
3. 再次关电再上电 —— 回到 OUT1，循环往复。

两段 亮度比例 由 REXT1/REXT2 阻值决定；两段 色温 则把 LED_A 做成暖白、LED_B 做成冷白，即可“开关调色”。

调光/调色两种玩法

关键性能一览

• 输入电压：110-130 V 或 200-240 V（内部高压启动）
• 功率因数：高 PF > 0.9（无频闪方案 > 0.5）
• 无磁性元件，无电解，可过 EMI
• 过温调节：芯片温度 > 140 ℃ 自动降低电流，避免闪烁熄灭
• ESOP8 封装，背面散热焊盘可直接铺铜降温

设计锦囊

1. 电流设定：REXT 用 1 % 精度，功率 1/4 W，例：
   60 mA → 0.6 V / 0.06 A = 10 Ω
2. PCB 布局：
   VIN-VDD 走线 ≥ 1 mm，NC 脚挖空 1.5 mm，满足 2 kV 浪涌
3. 过温降额：铜箔 ≥ 20 mm²，可让 70 mA 连续工作温升 < 40 ℃
4. 快速开关：关断时间 < 0.2 s，否则芯片认为“重新上电”

总结

SM2212EK 让“墙壁开关”拥有了调光/调色的魔法：两颗电阻、一颗芯片，灯管立刻两段变光/变色，BOM 成本省一半，生产就像焊三极管一样简单。SM2212EK不仅满足了现代照明设备对调光和调色功能的需求，还通过减少外围元件数量，显著降低了系统成本和设计复杂性。深圳三佛科技提供技术支持，批量价格有优势~
