AiP7533系列200mA/30V低压差线性稳压器芯片（功能框图及应用图）
类别：产品新闻 发布时间：2025-12-08 11:54:33 浏览人数：17521
AiP75XX 家族共有 7 位成员：2.5 V、3.0 V、3.3 V、3.6 V、4.0 V、4.4 V、5.0 V，后缀“33”即代表 3.3 V 固定输出。全系采用 30 V 高压工艺，压差仅 20 mV@1 mA，静态电流 1.5 µA，堪称“电池供电界的细水长流”。

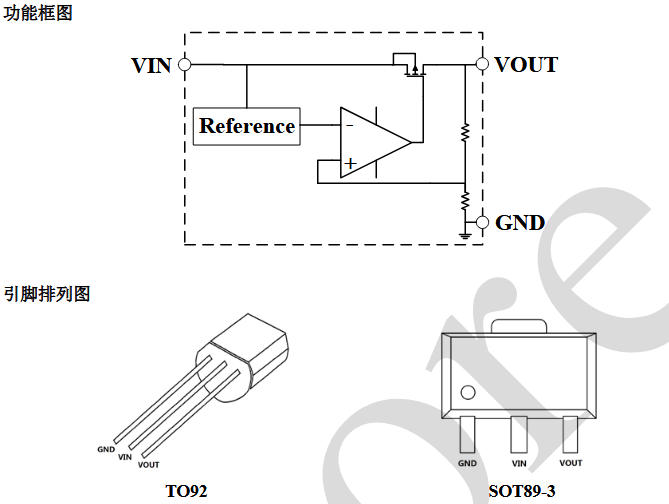

功能框图：三极管版“极简主义”
输入端：30 V 耐受，瞬态 40 V 不炸
输出端：200 mA 峰值，限流 250 mA 典型
保护 trio：过流 + 短路 + 过温，短路电流 30 mA（自恢复）
温度系数：±0.3 mV/℃，-40 ℃~85 ℃ 全工业级
引脚排列：两种封装，一样简单
| 封装 | Pin1 | Pin2 | Pin3 | 备注 |
|---|
| TO-92 | GND | VIN | VOUT | 直插，13.5 mm 脚距 |
| SOT89-3 | GND | VIN | VOUT | 背面焊盘即 GND，散热好 |
设计小贴士：SOT89-3 背面大焊盘 = 额外散热片，连续 200 mA 时温升比 TO-92 低 8 ℃。
典型应用图：两颗电容完事
输入电容：1 µF 陶瓷，抵消线感，瞬态 40 V 钳位
输出电容：10 µF X7R，ESR < 0.1 Ω，纹波 < 5 mV

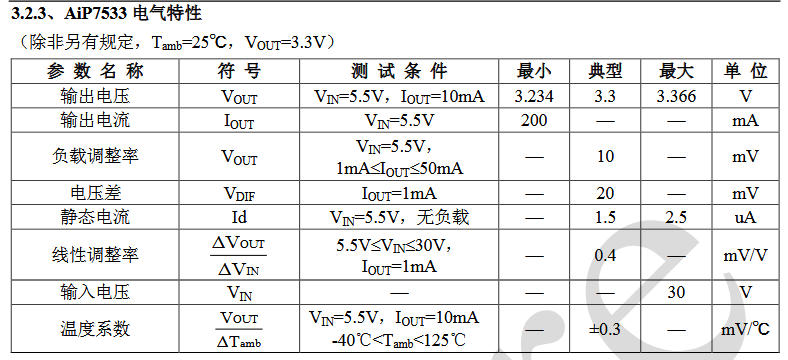

压差实测：IOUT = 50 mA 时 VIN-VOUT = 60 mV，IOUT = 150 mA 时 180 mV，仍远 < 1 V
选型速查表（工业级 -40 ℃~85 ℃）
| 型号 | 输出电压 | 初始精度 | 封装 | 丝印 | 盘装 |
|---|
| AiP7533JA92.TR | 3.3 V | ±2 % | TO-92 | AiP7533 | 2 k/袋 |
| AiP7533GD893.TR | 3.3 V | ±2 % | SOT89-3 | 7533 | 1 k/盘 |
应用场景：从钮扣到 24 V 总线
钮扣电池：CR2032 3.0 V→3.3 V 升压，1.5 µA 静态电流，待机 2 年
9 V 叠层：9 V→3.3 V @ 150 mA，压差 5.7 V，芯片温升 12 ℃
汽车 12 V：冷启动 24 V 瞬态，30 V 耐压，无需 TVS
RS-485 抽电：12 V 总线→3.3 V 给 MCU，节省 DCDC 成本
实测曲线：温度漂移“一条直线”
Load Regulation：0→200 mV 跳变，ΔVOUT = 8 mV
Line Regulation：5.5 V→30 V 扫描，ΔVOUT = 6 mV
温度系数：-40 ℃→85 ℃，VOUT 漂移 < 20 mV（±0.3 mV/℃）
设计锦囊
压差预算：IOUT ≤ 150 mA 时，VIN ≥ 3.5 V 即可稳压
功耗计算：Pd = (VIN-3.3) × IOUT，SOT89-3 热阻 120 ℃/W，连续 200 mA 时 VIN 建议 ≤ 12 V
反向保护：VIN 并 1N4148 到地，防止热插拔负冲
降噪：输出并 100 nF + 10 µF，高频阻抗 < 0.05 Ω
一句话总结
AiP7533 用 TO-92/SOT89-3 两颗封装，把“高压输入、超低静态、低温漂”做成三合一。只要三颗电容，就能把 30 V 粗暴地揉成 3.3 V 的温柔，在电池、传感器、汽车边缘节点里，它是名副其实的“小水滴”稳压器。深圳三佛科技提供技术支持，批量价格有优势~
