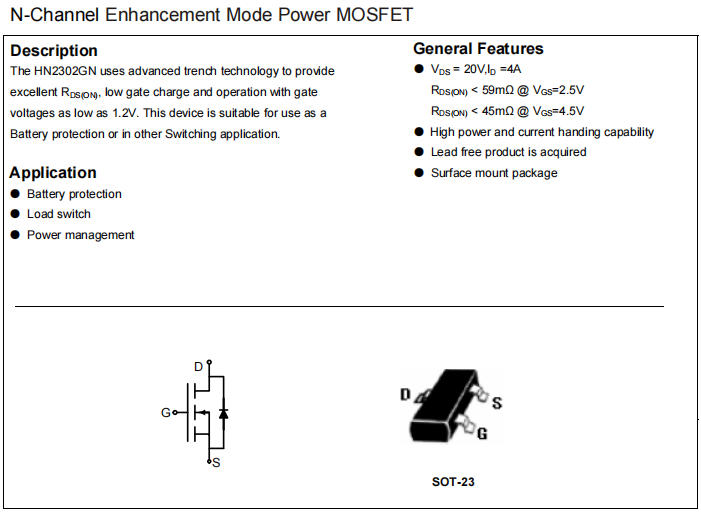

HN2302GN是华能半导体推出的一款N沟道增强型功率MOSFET，采用SOT-23小型贴片封装，主打超低栅压驱动和低导通电阻特性。这款器件专为单节锂电池应用设计，在1.2V栅压下即可可靠导通，是便携式设备电源管理的理想选择。
一句话总结：用1.2V就能驱动的4A大电流MOS，完美适配单节锂电场景。
| 参数 | 数值 | 亮点说明 |
|---|---|---|
| 耐压 | VDS = 20V | 覆盖单节锂电（4.2V）及USB 5V应用 |
| 连续电流 | ID = 4A | SOT-23封装中的大电流能力 |
| 脉冲电流 | IDM = 10A | 应对电机启动等瞬时大电流 |
| 栅压范围 | VGS = ±12V | 宽安全裕量 |
| 阈值电压 | VGS(th) = 0.5~1.2V | 1.2V即可完全导通 |
| 导通电阻 | RDS(ON) < 45mΩ @ VGS=4.5V | 低压差、低发热 |
| 导通电阻 | RDS(ON) < 59mΩ @ VGS=2.5V | 单节锂电直接驱动 |
| 封装 | SOT-23 | 标准小型贴片，易采购 |
| 栅压条件 | HN2302GN | 普通MOS | 实际意义 |
|---|---|---|---|
| 1.5V | 可导通4A | 基本截止 | 单节锂电3.0V时，半压驱动仍可用 |
| 2.5V | RDS(ON) < 59mΩ | 通常>100mΩ | 锂电3.7V时，直接驱动效率高 |
| 4.5V | RDS(ON) < 45mΩ | 相当 | 5V USB供电时性能优异 |
25°C → RDS(ON) = 30mΩ（典型值）
125°C → RDS(ON) ≈ 45mΩ（上升约50%）
设计提示：高温下导通电阻上升，但正温度系数有利于并联均流。满载4A时，25°C功耗约0.48W，125°C约0.72W，需评估SOT-23封装散热（RθJA=125°C/W）。
| 参数 | 典型值 | 应用影响 |
|---|---|---|
| 输入电容Ciss | 300pF | 栅极驱动损耗低 |
| 输出电容Coss | 120pF | 关断损耗小 |
| 反向传输电容Crss | 80pF | Miller效应适中 |
| 总栅极电荷Qg | 4.0nC | 驱动容易，速度快 |
| 栅源电荷Qgs | 0.65nC | 开通延迟短 |
| 栅漏电荷Qgd | 1.2nC | Miller平台低 |

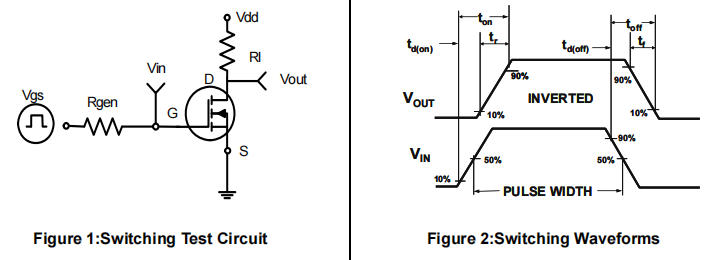

| 开通延迟td(on) | 10ns | 快速响应 |
| 上升时间tr | 50ns | 开关损耗低 |
| 关断延迟td(off) | 17ns | 快速关断 |
| 下降时间tf | 10ns | 适合高频开关 |
Qg仅4nC的优势：
| 应用场景 | 优势 |
|---|---|
| USB设备电源切换 | 2.5V栅压即可低阻导通，减小压降 |
| 手机摄像头模组供电 | 小封装，大电流，快速开关 |
| 蓝牙耳机充电控制 | 1.2V驱动能力，超低压电池仍可工作 |
| 便携风扇电机驱动 | 4A电流能力，59mΩ低发热 |
| 项目 | 建议 |
|---|---|
| 散热处理 | 漏极（D）引脚下方铺大面积铜皮，多打过孔 |
| 栅极电阻 | 串联10-100Ω，抑制振荡（Rg越小开关越快） |
| 源极走线 | 尽量短粗，减小寄生电感导致的振铃 |
| 并联使用 | 可直接并联，正温度系数自动均流 |
| ESD防护 | VGS耐压±12V，一般场景无需额外保护 |
| 型号 | 厂商 | RDS(ON)@4.5V | VGS(th) | 特点 |
|---|---|---|---|---|
| HN2302GN | 华能 | 45mΩ | 0.5-1.2V | 国产低价，1.2V驱动 |
| SI2302CDS | Vishay | 55mΩ | 0.6-1.4V | 车规级，价格较高 |
| AO3400A | AOS | 28mΩ | 0.65-1.4V | 更低RDS(ON)，稍贵 |
| DMP2035U | Diodes | 85mΩ | 0.5-1.0V | P沟道，高侧开关用 |
选型建议：
| 维度 | 表现 | 适用场景 |
|---|---|---|
| 驱动友好 | 1.2V即可导通 | 单节锂电、低电压MCU |
| 大电流 | 4A连续/10A脉冲 | 快充、电机驱动 |
| 低损耗 | 45mΩ@4.5V | 高效率电源管理 |
| 小封装 | SOT-23标准 | 便携设备空间受限 |
| 低成本 | 国产替代 | 消费电子批量应用 |
一句话推荐：如果你正在找一款单节锂电能用、4A电流够、SOT-23封装、价格够低的N沟道MOS，HN2302GN是值得测试的选项。深圳三佛科技提供技术支持，批量价格有优势~
