BP85924DA是（BPS）推出的一款超高集成度非隔离开关电源驱动芯片，专为小功率辅助电源设计。它将650V高压MOSFET、高压启动电路、自供电电路全部集成在SOP-8封装内，无需变压器、无需光耦、无需VCC电容，外围仅需3个元件即可实现5V输出。
| 特性 | 参数 | 设计价值 |
|---|---|---|
| 集成度 | 内置650V MOS + 高压启动 + 自供电 | 省变压器、省光耦、省VCC电容 |
| 输出规格 | 5V固定输出，200mA稳态/250mA峰值 | 直接给MCU、传感器、继电器供电 |
| 待机功耗 | 50mW@230Vac | 满足六级能效标准 |
| 开关频率 | 自适应0.6kHz~36kHz | 轻载降频，无音频噪声 |
| EMI特性 | 内置频率调制技术 | 易过认证，省滤波元件 |
| 保护功能 | SCP/OLP/OVP/OTP全集成 | 安全可靠，自动恢复 |
| 封装 | SOP-8 | 标准封装，易生产 |

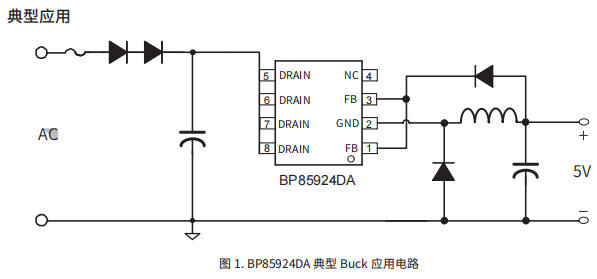

外围仅需7颗元件：保险丝、MOV、2颗二极管、2颗电容、1颗电感、1颗假负载电阻。

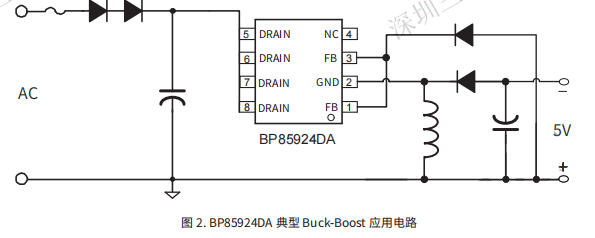

适用于输入电压范围宽、输出需要负压或升压的场景，电感接法不同，芯片控制逻辑自动适配。

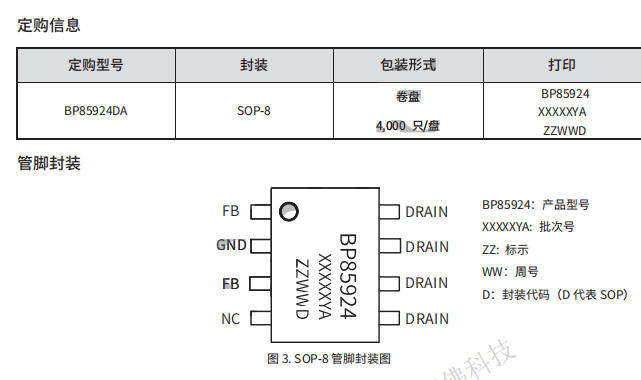

| 引脚 | 名称 | 功能说明 |
|---|---|---|
| 1,3 | FB | 反馈电压采样端（双FB设计，提高可靠性） |
| 2 | GND | 芯片地，内置MOSFET源极 |
| 4 | NC | 空脚，无连接 |
| 5-8 | DRAIN | 内置650V MOSFET漏极，同时提供自供电电流 |
双FB设计亮点：两个FB脚并联使用，即使一个虚焊或开路，另一个仍能正常工作，提高生产良率。
工作流程：
| 负载条件 | 工作模式 | 特点 |
|---|---|---|
| 重载 | PWM模式 | 36kHz固定频率，快速响应 |
| 中载 | PFM模式 | 频率自适应降低，保持效率 |
| 轻载/空载 | burst模式 | 0.6kHz间歇工作，待机50mW |
| 保护类型 | 触发条件 | 动作 |
|---|---|---|
| SCP短路保护 | FB<1V，持续256个周期 | 停止开关，0.5s后重启 |
| OLP过载保护 | FB<2.75V，持续1024个周期 | 停止开关，0.5s后重启 |
| OVP过压保护 | FB>6.5V，持续4个周期 | 停止开关，0.5s后重启 |
| OTP过温保护 | 结温>145℃ | 停止开关，降温40℃后重启 |
| 应用场景 | 典型负载 | 优势 |
|---|---|---|
| 小家电辅助电源 | 电饭煲/电磁炉MCU供电 | 省变压器，成本低，体积小 |
| 电机驱动辅助电源 | 风扇/水泵控制板 | 5V直接驱动继电器和MCU |
| IoT/智能家居 | WiFi模块/传感器 | 待机50mW，满足能效标准 |
| 智能照明 | LED驱动控制电路 | 非隔离方案，效率高 |
| 工业控制 | PLC辅助电源 | 650V耐压，电网波动适应性强 |
竞品对比：
| 芯片 | 厂商 | 输出电流 | 集成度 | 特点 |
|---|---|---|---|---|
| BP85924DA | 晶丰明源 | 200mA | 内置MOS+自供电 | 无需VCC电容，极简外围 |
| LNK304 | PI | 200mA | 内置MOS | 需外部VCC电容 |
| Viper12A | ST | 200mA | 内置MOS | 需外部VCC电容，频率固定 |
| 维度 | 传统阻容降压 | 传统反激方案 | BP85924DA |
|---|---|---|---|
| 外围元件数 | 8-10颗 | 15-20颗 | 7-8颗 |
| 体积 | 大（需变压器） | 大（需变压器） | 小（无变压器） |
| 效率 | 低（30-50%） | 高（75-85%） | 高（70-80%） |
| 待机功耗 | 高（>100mW） | 中（<100mW） | 低（50mW） |
| 成本 | 低 | 高 | 中（性价比最优） |
| 可靠性 | 差 | 好 | 好 |
一句话推荐：如果你需要一款5V/200mA、非隔离、超小体积、超低待机、超简外围的辅助电源方案，BP85924DA是目前市场上集成度最高的选择之一。深圳三佛科技提供技术支持，批量价格有优势~
