BP84147 18W原边反馈控制恒压恒流反激变换器芯片,可用LPK8728替代
类别:产品新闻 发布时间:2026-03-12 14:09:49 浏览人数:16285

BP84147是晶丰明源(BPS)推出的一款高性能原边反馈(PSR)恒压恒流反激变换器控制芯片,采用SOP-8封装,最大输出功率18W(90-265VAC全电压范围)。该芯片最大的特点是高度集成化设计,通过源极开关拓扑结构实现了极简外围电路,非常适合充电器、适配器等成本敏感型应用。


核心卖点:


  • 原边CV/CC控制,无需光耦和TL431
  • 内置高压启动,省去启动电阻
  • VCC自供电,无需辅助绕组供电
  • 镜像电流采样,省去CS检测电阻
  • 满足6级能效,待机功耗<75mW


典型应用电路


BP84147的典型应用非常简洁,主要包含以下几个部分:


关键外围元件:


  • VCC电容:2.2μF电解电容 + 1μF X7R瓷片电容并联
  • FB分压电阻:RFBL(下拉)+ RFBH(上拉),决定输出电压
  • SET引脚:接VCC或GND,选择峰值电流档位(880mA/740mA)

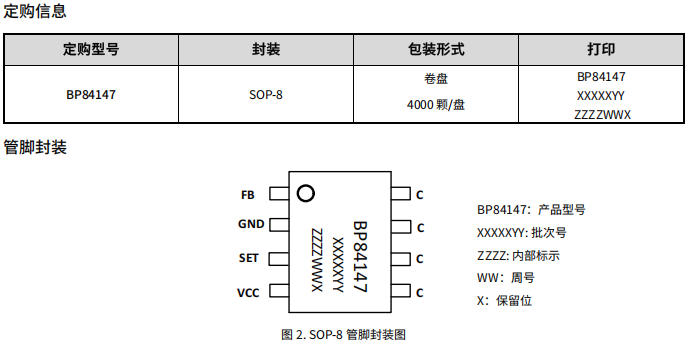

管脚封装与功能


管脚号名称功能描述
1FB反馈电压检测,同时检测变压器退磁信号,实现谷底开通
2GND芯片地,内置功率管的源极
3SET峰值电流设置,接VCC=IPK1(880mA),接GND=IPK2(740mA)
4VCC芯片供电,范围4.5V-5.5V启动,内部钳位5V
5-8C内置三极管集电极,接变压器原边,兼散热功能
封装特点: SOP-8标准封装,5-8脚合并为集电极,利于散热设计。

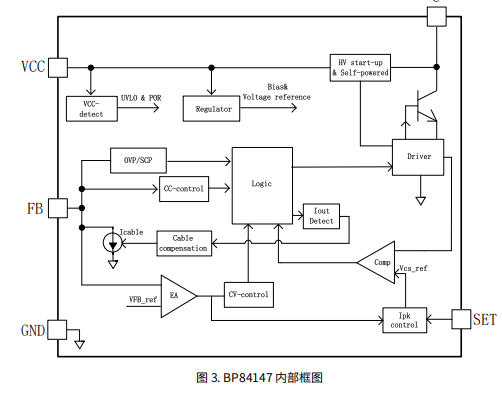

内部结构框图解析


BP84147内部集成了完整的电源管理系统:


工作原理:


  1. 启动阶段:高压启动电路从集电极取电,给VCC电容充电至5V
  2. 正常工作:源极开关结构实现VCC自供电,维持芯片工作
  3. 恒压控制:采样辅助绕组电压,通过FB引脚分压比调节输出
  4. 恒流控制:检测原边峰值电流和退磁时间,计算输出电流
  5. 谷底开通:检测退磁结束后的谐振谷底,降低开关损耗


关键功能详解

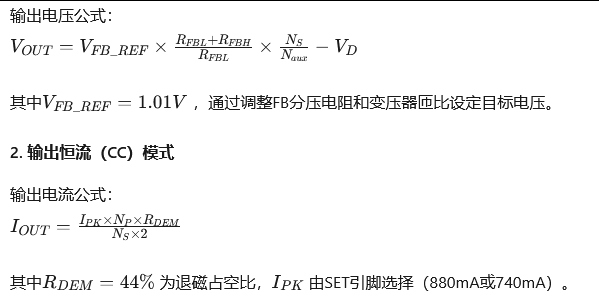

1. 输出恒压(CV)模式



3. 线损补偿(Cable Compensation)


芯片内部产生与负载电流成正比的补偿电流Icable (最大12μA),在FB电阻上产生压降补偿,改善负载调整率。

4. 保护功能


保护类型触发条件动作
逐周期限流(OCP)原边电流超阈值关断功率管
输出过压(OVP)FB电压>1.2×Vref,持续3周期锁存保护
输出欠压(UVP)FB电压<0.6V,持续40ms锁存保护
FB短路保护连续4周期检测到异常锁存保护
次级整流管短路7次检测到过流锁存保护
过温保护(OTP)结温>150℃,迟滞30℃自动恢复


LPK8728替代方案对比


LPK8728是另一款常见的18W原边反馈电源芯片,可作为BP84147的替代选择。以下是关键参数对比:


参数BP84147LPK8728说明
控制方式DCM谷底开通DCM谷底开通相同
功率管内置BJT(双极型)内置MOSFETLPK8728导通损耗更低
启动方式高压自供电高压自供电相同,均无需启动电阻
VCC供电自供电,无需辅助绕组自供电相同
电流采样镜像采样,无CS电阻镜像采样相同
峰值电流880mA/740mA两档可调固定值BP84147灵活性更高
待机功耗<75mW<75mW相当
封装SOP-8SOP-8引脚兼容需确认
线损补偿内置可调内置功能相当
保护功能全面(OVP/UVP/OTP等)类似相当


替代注意事项:


1. 功率管差异
  • BP84147使用BJT(双极型晶体管),需要较大的基极驱动电流,但成本更低
  • LPK8728使用MOSFET,驱动简单,导通电阻低,效率略高,但成本稍高
2. 峰值电流设置
  • BP84147通过SET引脚可选择两档峰值电流(880mA/740mA)
  • LPK8728通常为固定峰值电流,需确认具体型号规格
3. 变压器设计
  • 两款芯片的退磁检测方式相似,变压器匝比设计可沿用
  • 需注意各自的VFB_REF 电压可能略有差异,调整FB电阻即可
4. 环路补偿
  • 原边反馈芯片的环路补偿通常内置,外围无需额外补偿网络
  • 替代时需验证输出电压纹波和动态响应


总结


BP84147是一款高性价比的原边反馈电源芯片,通过内置BJT、高压启动、自供电、镜像采样等技术,实现了极简外围设计,非常适合18W以下的充电器、适配器应用。LPK8728作为替代方案,主要优势在于内置MOSFET带来 slightly 更高的效率,而BP84147的优势在于峰值电流可调,灵活性更好。两者在功能上高度兼容,替代时主要注意功率管类型差异和FB基准电压的微调即可。如需选购可以咨询店铺客服:https://detail.1688.com/offer/1025814061835.html?spm=a26286.8251493.description.2.221425b20QOuzu
