NCE6003X是新洁能推出的一款N沟道增强型功率MOSFET，采用先进的沟槽（Trench）工艺技术制造。该器件专为中等功率开关应用设计，在SOT-23小型封装内实现了60V耐压和3A电流能力，是电池保护、DC/DC转换等应用场景的理想选择。
| 参数 | 数值 | 说明 |
|---|---|---|
| 漏源耐压 VDS | 60V | 最高工作电压 |
| 连续漏极电流 ID | 3A | 25°C环境温度下 |
| 脉冲漏极电流 IDM | 10A | 受限于结温 |
| 栅源耐压 VGS | ±20V | 栅极保护范围 |
| 导通电阻 RDS(ON) | 68mΩ（典型）@VGS=10V | 低损耗关键指标 |
| 导通电阻 RDS(ON) | 80mΩ（典型）@VGS=4.5V | 支持逻辑电平驱动 |
| 栅极电荷 Qg | 10.2nC | 开关速度快 |
| 最大功率耗散 PD | 1.7W | 25°C环境温度 |
| 结温范围 | -55°C ~ 150°C | 工业级温度范围 |
关键优势： 在VGS=4.5V逻辑电压下，RDS(ON)仅80mΩ，可直接由MCU或逻辑电路驱动，无需额外的栅极驱动电路。

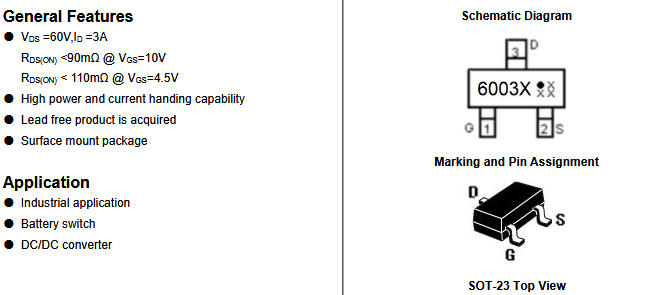

| 引脚号 | 名称 | 功能 |
|---|---|---|
| 1 | G | 栅极控制端 |
| 2 | S | 源极 |
| 3 | D | 漏极 |
包装信息： 每盘3000颗，8mm编带，适合自动化贴片生产。
| 栅极电压 | 导通电阻 | 应用场景 |
|---|---|---|
| VGS = 10V | 68mΩ（典型），90mΩ（最大） | 标准驱动，最低损耗 |
| VGS = 4.5V | 80mΩ（典型），110mΩ（最大） | 逻辑电平直接驱动 |
设计提示： 虽然4.5V即可驱动，但10V驱动能获得最佳导通性能，降低导通损耗。
总栅极电荷 Qg = 10.2nC，意味着较低的驱动功率需求和快速的开关速度，适合高频开关应用（如DC/DC转换器）。
可用于感性负载的续流保护，简化外围电路设计。

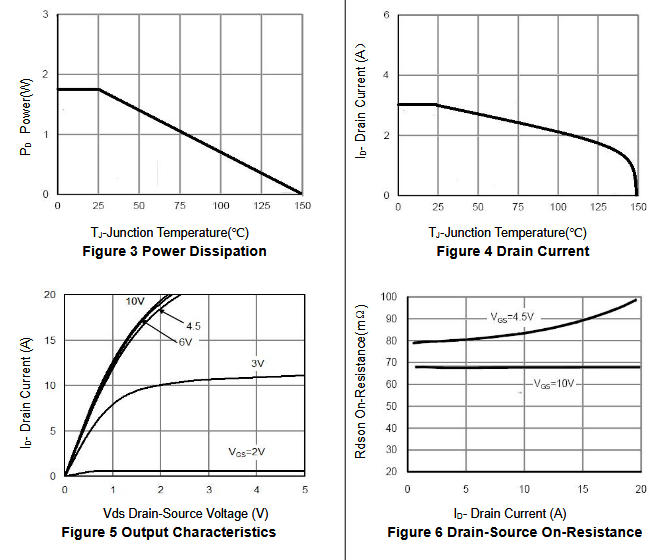

结到环境热阻 RθJA： 73.5°C/W（FR4板，表面贴装）
| 环境温度 | 建议最大功耗 | 3A电流时的允许压降 |
|---|---|---|
| 25°C | 1.7W | 0.57V |
| 50°C | 1.36W | 0.45V |
| 85°C | 0.85W | 0.28V |
| 参数 | NCE6003X | 同类竞品A | 同类竞品B |
|---|---|---|---|
| 耐压 | 60V | 60V | 60V |
| 电流 | 3A | 3.6A | 2.8A |
| RDS(ON)@10V | 68mΩ | 55mΩ | 85mΩ |
| 栅极电荷 | 10.2nC | 15nC | 8nC |
| 封装 | SOT-23 | SOT-23 | SOT-23 |
最适合的应用： 锂电池保护板、便携设备电源管理、小型DC/DC模块、LED驱动等空间受限且成本敏感的场合。对于需要更高电流或更低导通电阻的应用，可考虑同系列的更大封装产品（如DFN5x6或SOP-8封装）。如需选购可以联系店铺客服：https://detail.1688.com/offer/1019275062526.html?spm=a26286.8251493.description.2.221425b20QOuzu
