LP3783A是一款高性价比原边反馈（PSR）控制芯片，专为5V/2.1A（10.5W）充电器及适配器设计。该芯片内置850V高耐压功率三极管，采用SOP-7封装，支持恒压（CV）恒流（CC）双模式控制，是六级能效电源方案的理想选择。
该芯片可直接替代聚元微PL3378C、德普DP3773E等同类方案，在保持性能优势的同时提供更好的成本控制和供货稳定性。

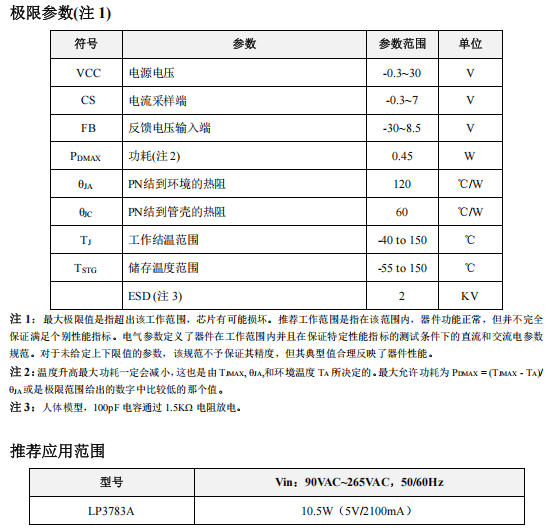

| 特性 | 参数/说明 |
|---|---|
| 输出功率 | 10.5W（5V/2.1A） |
| 输入电压 | 90VAC~265VAC全电压范围 |
| 内置功率管 | 850V高压BJT，无需外置MOS |
| 待机功耗 | ≤75mW |
| 封装形式 | SOP-7 |
| 能效等级 | 满足六级能效标准 |
技术优势：

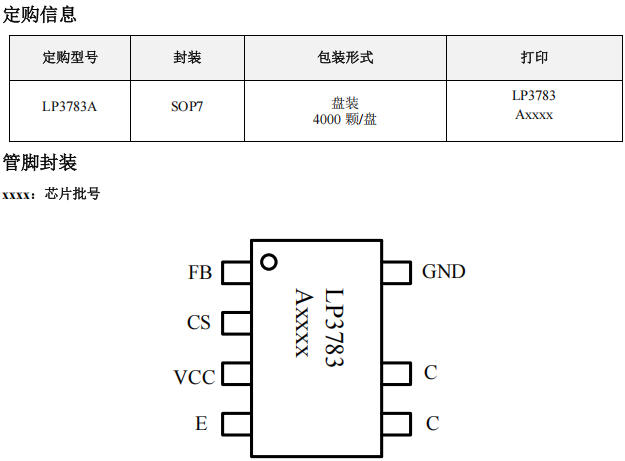

| 管脚号 | 名称 | 功能描述 |
|---|---|---|
| 1 | FB | 反馈电压输入端，连接辅助绕组分压电阻 |
| 2 | CS | 电流采样端，采样电阻接CS与GND之间 |
| 3 | VCC | 芯片电源，需就近接旁路电容（通常4.7μF） |
| 4 | E | 内置功率三极管发射极 |
| 5,6 | C | 内置功率三极管集电极（双引脚增强散热） |
| 7 | GND | 芯片地 |

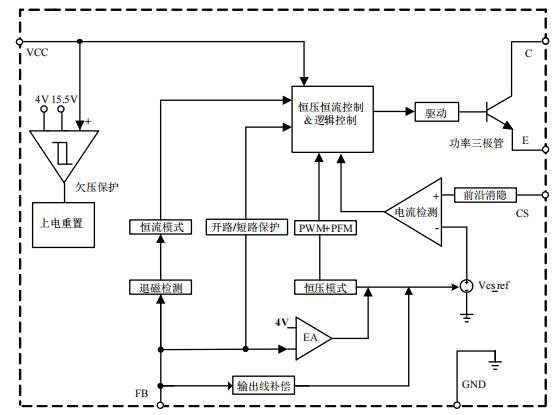

LP3783A内部集成了完整的电源管理系统：
工作原理简述：
芯片通过检测辅助绕组电压（FB脚）实现恒压控制，通过检测CS脚电压实现恒流控制。系统工作在断续模式（DCM），利用退磁检测实现谷底开通，提升效率。
| 参数 | LP3783A | PL3378C | DP3773E |
|---|---|---|---|
| 制造商 | 芯茂微 | 聚元微 | 德普微 |
| 内置BJT耐压 | 850V | 850V | 850V |
| 输出功率 | 10W | 10W | 10W |
| 封装 | SOP-7 | SOP-8 | SOP-7 |
| 待机功耗 | ≤75mW | <100mW | <100mW |
| 线损补偿 | 有 | 有 | 有 |
| 兼容性 | 标准 | 可替代LP3783A | 可替代LP3783A |
替代说明：LP3783A与PL3378C、DP3773E在功能上完全兼容，但需注意：
LP3783A作为芯茂微新一代原边反馈控制芯片，通过内置高压BJT、优化驱动性能和动态响应，在10W功率段提供了极具竞争力的解决方案。其特有的线损补偿技术和谷底开通机制，确保了全电压范围内的高效率和良好的输出特性。
