YD925是一款紧凑型离线式线性稳压芯片,采用SOP-8封装,内置650V高压MOSFET。它最大的特点是无需电感、无需高压电容,直接从220V交流电转换为稳定的5V直流输出,外围极其简单。这款芯片专为替代传统的阻容降压方案而设计,解决了阻容降压体积大、可靠性差、输出纹波大等问题,同时成本更低、生产更方便。
极简外围:只需要一个整流二极管、两颗低压电解电容,就能完成5V电源设计,省掉高压薄膜电容、限流电阻、稳压管等器件。
无电感设计:不需要功率电感,避免电感饱和、EMI干扰等问题,PCB布局更简单。
高压集成:内置650V耐压MOSFET,直接接市电,无需外置功率管。

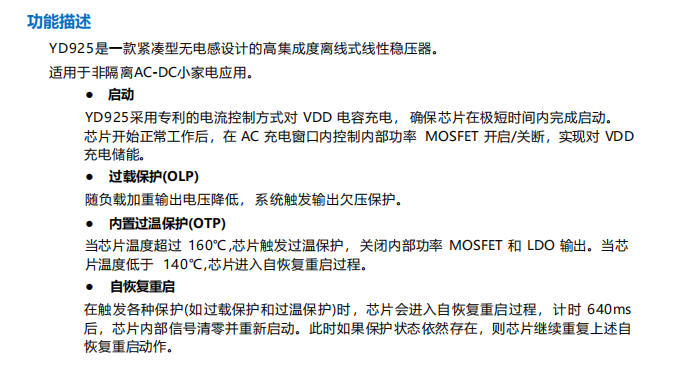

快速启动:采用专利的交流电充电控制方式,全波整流150ms、半波整流200ms内完成启动。
保护功能全:输出短路保护、过载保护、欠压保护、过温保护(160°C关断,140°C恢复),全部自恢复设计。
高精度输出:5V输出电压精度±3%,带载能力30mA(全波)/25mA(半波)。
YD925采用SOP-8封装,8个引脚功能如下:

YD925的应用电路极其简单:
交流火线经过整流二极管(半波)或桥堆(全波)整流后,连接到芯片的Drain脚。芯片内部通过专利控制方式,在交流过零点附近开启MOSFET给VDD电容充电储能,再通过内部LDO稳压输出5V。VOUT脚直接输出稳定的5V电压,给后级单片机、传感器等供电。

外围只需4个元件:
| 对比项 | 传统阻容降压 | YD925方案 | 优势 |
|---|---|---|---|
| 外围元件数 | 10颗左右 | 4颗 | 省6颗 |
| 高压薄膜电容 | 需要(470nF/630V) | 不需要 | 省成本、省空间 |
| 功率电阻 | 需要(限流+放电) | 不需要 | 省功耗、省发热 |
| 稳压管 | 需要(功率型) | 不需要 | 集成在芯片内 |
| 插件元件 | 多 | 可全贴片 | 省插件费 |
| 体积 | 大 | 小 | PCB缩小50% |
| 可靠性 | 电容老化、寿命短 | 高 | 无高压电容衰减问题 |
| 输出纹波 | 大(依赖滤波电容) | 小 | LDO稳压 |
YD925适用于小电流、低成本的非隔离供电场合:
小家电:直发器、电风扇、电热毯、电热垫的控制板供电
智能灯具:蓝牙灯具、红外感应灯的控制芯片供电
传感器:门磁、烟雾报警器等电池替代方案
IoT设备:WiFi模块、单片机系统的辅助电源
典型功率:5V/30mA(约150mW),适合单片机、继电器驱动、LED指示灯等低功耗应用。


YD925是阻容降压方案的理想替代品,用一颗芯片替代了高压电容、限流电阻、稳压管等多个元件,外围极简、成本更低、可靠性更高。对于5V/30mA级别的小功率供电需求,如小家电控制板、智能灯具等应用,YD925是性价比最优的选择。
如需选购可以直接咨询店铺客服:https://detail.1688.com/offer/932157788009.html?spm=a26286.8251493.description.2.221425b2rM7SSt
核心价值:省元件、省空间、省成本、省工序,让220V转5V变得像用LDO一样简单。
