在小功率隔离电源领域,工程师们始终在寻找"够用就好"的平衡点——既要有可靠的隔离性能,又要控制成本和体积。芯茂微电子推出的LP3717BSL方案,用一颗SOP-8芯片实现了12V/1A输出,将外围元件精简到极致。本文基于实测数据,拆解这款方案的硬件设计与性能表现。
| 参数 | 规格 |
|---|---|
| 主控芯片 | LP3717BSL (SOP-8) |
| 输入电压 | 175VAC~264VAC |
| 输出规格 | 12V/1A (12W) |
| 拓扑结构 | 原边反馈反激式 |
| 特色 | 自供电、无需启动电阻、极简外围 |
板子尺寸仅 44.4mm × 27.5mm,单面板设计。从PCB图可见,功率走线(绿色圈出区域)做了加宽处理:
左侧为高压输入区(保险丝RF1、整流桥BD1)
中间是变压器和主控芯片U1
右侧为低压输出区(肖特基D2、输出电容EC3

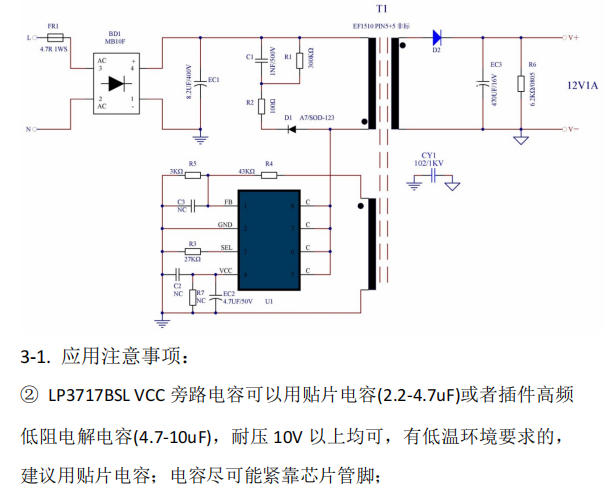

典型反激结构,但省掉了光耦和431——LP3717BSL通过原边反馈(FB引脚)直接采样输出电压。关键设计点:
R1/R2:母线电压分压,用于线电压补偿
R3/R4/R5:输出电压反馈网络,决定12V输出精度
C1/R2:RC吸收回路,抑制MOS关断尖峰
CY1:Y电容,降低共模噪声

VCC供电由芯片内部高压电路直接提供,外围仅需一颗4.7μF/50V电容(EC2),低温场景建议换用贴片陶瓷电容。
| 关键器件 | 型号/规格 | 备注 |
|---|---|---|
| 主控IC | LP3717BSL | SOP-8,自供电 |
| 变压器 | EE1510 5+5 | 感量1.15mH±5% |
| 整流桥 | MB10F | 1A/1000V |
| 肖特基 | SS36 | 3A/60V,TO-252 |
| 输入电容 | 8.2μF/400V | 8×12mm电解 |
| 输出电容 | 470μF/16V | 8×12mm电解 |

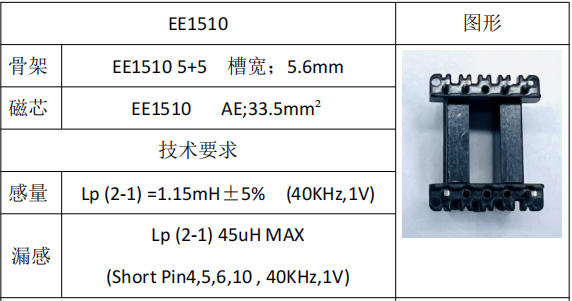

| 绕组 | 起止脚位 | 线径 | 圈数 | 绕法 |
|---|---|---|---|---|
| N1(原边) | 2-1 | 0.18mm×1 | 75Ts | 居中密绕 |
| N2(副边) | 6-10 | 0.5mm | 8Ts | 密绕1层 |
关键工艺:
真空油浸处理,提升绝缘和散热
空脚位需拔除,避免爬电距离不足
绕线需平整,磁芯气隙需管控

实测原边峰值电流约664mA,磁芯最大磁密计算为0.298T,留有充足裕量。
| 负载 | 175VAC | 230VAC | 264VAC |
|---|---|---|---|
| 满载(1A) | 84.49% | 85.03% | 84.84% |
| 半载(0.5A) | 84.28% | 84.41% | 84.22% |
| 平均效率 | 84.22% | 84.42% | 84.21% |
板端电压:12.27V~12.31V(满载),空载约12.07V
线端电压(1.5米线):11.84V~11.94V,负载调整率良好
纹波:满载约210mV,半载约200mV
| 测试项 | 结果 |
|---|---|
| 待机功耗 | 44~55mW(满足<75mW要求) |
| 短路保护 | 功耗<1W,可长期短路 |
| OCP过流点 | 1.35A~1.41A |
| 雷击浪涌 | 差模1.5KV通过 |
| 位置 | 230VAC满载 |
|---|---|
| LP3717BSL | 115℃ |
| SS36肖特基 | 117℃ |
| 变压器磁芯 | 98.9℃ |
| 变压器线包 | 102.4℃ |
关键器件耐压实测:
MOS管Vce-max:566V(264VAC输入)
肖特基Vds-max:52.4V
适用场景:小家电辅助电源、路由器适配器、智能家居供电、LED驱动等对成本和体积敏感的12W以下隔离应用。
设计注意:
VCC电容尽量靠近芯片,降低噪声耦合
低温环境(-20℃以下)建议VCC改用贴片陶瓷电容
变压器真空浸渍不可省略,影响长期可靠性
输出二极管SS36建议保留一定散热铜箔
LP3717BSL方案用19颗元件实现了12W隔离输出,自供电架构省掉了启动电阻和供电绕组,在成本和体积上优势明显。实测效率85%、纹波<250mV、保护功能完备,是一款适合批量生产的"刚刚好"方案——不追求极致性能,但在性价比和可靠性之间找到了务实的平衡点。如需选购可以咨询客服:https://detail.1688.com/offer/920900829865.html?spm=a28888.manage-offer.0.0.26227197uTASCC
