在可控硅调光智能照明系统中，需要一个负压电源来给调光控制芯片供电。传统的阻容降压或变压器方案要么谐波超标，要么体积太大。成都慧创芯耀推出的SI1340，用一颗SOP-8芯片解决了这个痛点——输出-5V/50mA，低谐波，外围极简，专为智能照明和可控硅驱动场景设计。
| 参数 | 规格 |
|---|---|
| 输出电压 | -5V（负压） |
| 输出电流 | 全桥≤50mA，半桥≤30mA |
| 输入电压 | 30~305Vac（超宽范围） |
| 输出精度 | ±3% |
| 纹波 | ≤10mV@220Vac |
| 待机功耗 | ≤100mW |
| 封装 | SOP-8 |
SI1340采用"半线性"架构，介于传统开关电源和线性电源之间：
不是高频PWM开关，避免了复杂的EMI滤波
不是纯线性降压，避免了巨大功耗和散热问题
通过专利的电流整形和自适应充电技术，在效率和简单性之间取平衡
内部框图显示，芯片包含：
电流整形模块：对输入电流进行整形，降低谐波
充放电逻辑：自适应VIN电压调节充电电流
DC-DC转换器：产生稳定的-5V输出
保护模块：UVLO、过流、过温保护

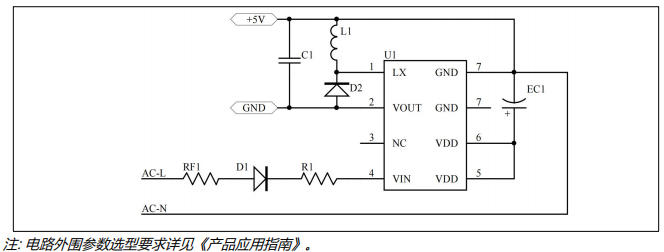

外围元件清单：
| 位号 | 器件 | 作用 |
|---|---|---|
| RF1 | 保险电阻 | 输入保护 |
| D1 | 整流二极管 | 半波/全波整流 |
| R1 | 限流电阻 | 配合D1整流 |
| EC1 | 电解电容 | VDD供电储能 |
| L1 | 电感 | 输出滤波（小封装即可） |
| C1 | 输出电容 | -5V滤波 |
| D2 | 续流二极管 | 电感续流 |
关键设计点：
输入只需一颗二极管D1，半波整流即可工作（全桥效率更高）
无需大封装工字电感，普通贴片电感或小型工字电感即可
无需π型EMI滤波，无需安规X电容
VDD电容建议47μF，影响启动时间

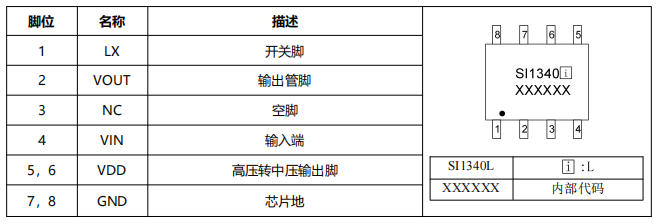

SOP-8封装，8个引脚：

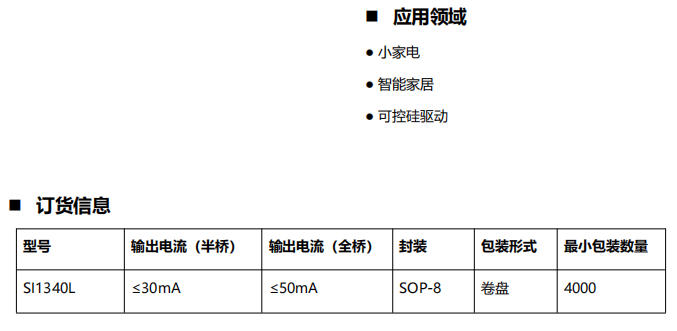

SI1340最适合这些场合：
可控硅调光驱动：为调光控制IC提供负压供电，低谐波不影响调光性能
智能照明：WiFi/Zigbee模块的辅助电源，EMI易通过认证
小家电控制板：需要负压或隔离地的场合
智能家居传感器：门磁、人体感应等低功耗设备的供电
不适合的场景：需要正压输出的场合（这是负压芯片）、电流需求超过50mA的场合、需要完全隔离的场合。
整流方式：全桥整流可获得50mA输出，半桥仅30mA，根据负载选择
VDD电容：47μF是推荐值，太小启动快但纹波大，太大启动慢
电感选择：不需要大电感感量，紧凑型即可，主要起滤波作用
散热：SOP-8封装热阻150°C/W，50mA满载时温升可控，无需额外散热
SI1340是一款"小而美"的专用电源芯片——不追求通用性，而是精准解决智能照明和可控硅调光的负压供电痛点。低谐波、极简外围、易过EMI认证，这三个特性让它在智能家居领域有明确的应用价值。对于需要-5V/50mA以内辅助电源的工程师来说，这是一个值得考虑的紧凑方案。
