在小功率隔离电源设计中，光耦+TL431的反馈环路既占成本又占空间。芯茂微电子推出的LP3715AL，用一颗SOP-8芯片实现了原边反馈（PSR）控制，无需光耦、无需431、甚至无需启动电阻和VCC供电二极管——把"极简"做到了极致。
| 参数 | 全电压(90~265Vac) | 单高压(176~265Vac) |
|---|---|---|
| 输出功率 | 6W (5V/1.2A) | 10W (5V/2A) |
| 拓扑 | 反激式，原边反馈 | 反激式，原边反馈 |
| 功率管 | 内置BJT | 内置BJT |
| 封装 | SOP-8L | SOP-8L |
核心特点：自供电、无启动电阻、无VCC二极管、无FB下偏电阻、固定峰值电流——五"无"设计，外围极简。
LP3715AL把传统反激方案中的分立器件几乎全部优化：
内置高压BJT：耐压750V，饱和电流0.5A，无需外置MOS或三极管
自供电电路：无需辅助绕组VCC供电二极管，芯片自己搞定供电
启动电路：仅需1μA启动电流，无需外部启动电阻
固定峰值电流：IPK=400mA内置，无需外置限流电阻
FB下偏电阻：内置，外接电阻数量再减一颗
线电压补偿：内置，优化输出电流一致性
线损补偿：固定补偿，省掉外部补偿网络

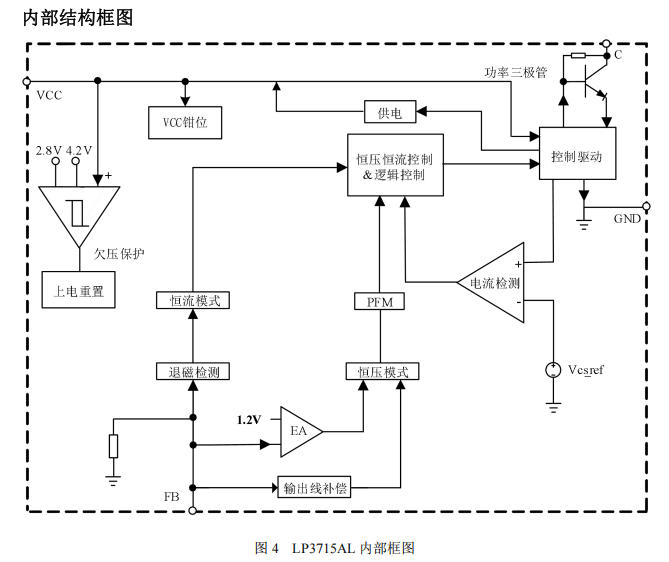

从内部框图可见，芯片包含：
功率三极管：高压BJT，C极引出到5/6/7/8脚
恒压恒流控制：通过FB采样实现闭环
退磁检测：检测变压器退磁完成，决定下次开通时机
PFM调制：轻载降频，优化效率
保护模块：VCC钳位、欠压、过温、短路保护
特点：仅原边+副边两个绕组，无辅助绕组。
工作原理：
芯片上电后，通过内置BJT集成的电阻对VCC电容充电
VCC达到4.2V启动阈值，芯片开始工作
工作后由内部专利供电电路维持VCC
FB脚通过原副边匝比和外置电阻RFBH1、RFBH2反馈输出电压
外围元件（极少）：
输入：整流桥、母线电容
功率级：芯片U1、变压器T1（双绕组）
输出：整流二极管、输出电容
反馈：RFBH1、RFBH2两颗电阻
特点：增加辅助绕组Nf，FB采样更直接。
优势：反馈信号更稳定，适合对输出精度要求更高的场合。

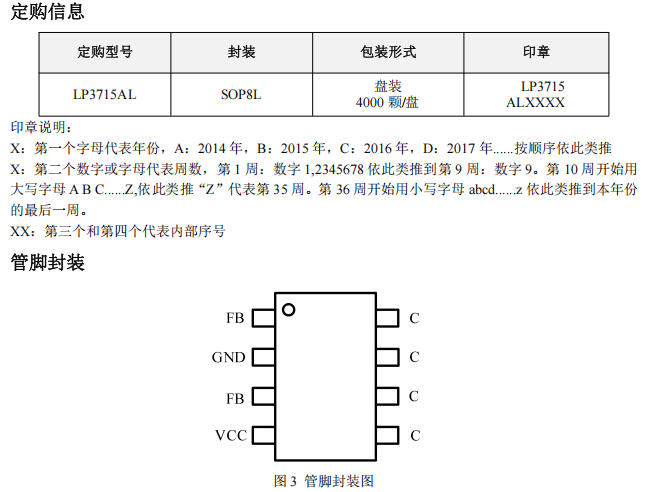

SOP-8L封装，8个引脚：
| 引脚 | 名称 | 功能说明 |
|---|---|---|
| 1, 3 | FB | 反馈电压输入端，恒压设置脚。双绕组时接分压电阻，三绕组时接单颗电阻 |
| 2 | GND | 芯片地 |
| 4 | VCC | 芯片电源，就近接旁路电容（建议紧靠芯片） |
| 5,6,7,8 | C | 内置功率三极管集电极，四个脚连在一起接变压器原边 |
设计注意：
C脚(5/6/7/8)必须全部连在一起，不能只用其中一两个
VCC旁路电容必须紧靠VCC和GND脚，降低噪声
FB分压电阻必须靠近FB引脚，节点远离变压器原边动点
| 参数 | 典型值 | 说明 |
|---|---|---|
| VCC启动电压 | 4.2V | 芯片开始工作 |
| VCC欠压保护 | 2.8V | 低于此值关断 |
| VCC钳位电压 | 5.1V | 保护内部电路 |
| 启动电流 | 1μA | 极低，降低待机 |
| 工作电流 | 200μA | 正常工作消耗 |
| 待机电流 | 60μA | 轻载待机 |
| 峰值电流阈值 | 400mA | 固定，逐周期限制 |
| 前沿消隐 | 450ns | 防止误触发 |
| 退磁比例 | 66% | 固定，决定恒流点 |
| FB基准电压 | 1.20V | 恒压闭环参考 |
| FB基准电流 | 105μA | 用于电阻计算 |
| 最大工作频率 | 60kHz | 建议不超过此值 |
| 最小工作频率 | 50Hz | 空载降频 |
| 线损补偿电流 | 6.5μA | 满载补偿 |
| 短路保护阈值 | 0.5V | FB<0.5V且24ms触发 |
| 过温保护 | 150°C | 30°C迟滞 |
峰值电流 vs 负载
恒压模式下，峰值电流IPK始终固定在IPKMAX（400mA），不随负载变化。
工作频率 vs 负载
空载：频率降至FSWMIN（50Hz）
满载：频率升至系统设计值（建议<60kHz）
频率随负载线性增加，实现PFM调制
LP3715AL最适合这些场合：
| 应用 | 说明 |
|---|---|
| 适配器/充电器 | 5V输出，手机、小设备充电 |
| LED驱动电源 | 恒流特性适合LED恒流驱动 |
| 线性电源升级 | 替代低效线性电源，提升效率 |
| RCC电源升级 | 替代自激振荡RCC，提高稳定性 |
| 小家电辅助电源 | 需要隔离的场合 |
设计时重点关注变压器匝比计算和FB电阻选型，这两个参数直接决定输出电压和电流。参考官方提供的双绕组或三绕组典型应用，一般都能快速调试成功。对于追求极致简单和低成本的小功率隔离电源，这是一颗值得放入选型清单的芯片。如需选购可以咨询店铺客服：https://detail.1688.com/offer/1045230911089.html?spm=a28888.manage-offer.0.0.262271975a5hGa
