做中大功率电源的工程师都知道,72W这个功率段很尴尬——用传统MOS效率上不去,用氮化镓成本又太高。今天给大家介绍一套芯茂微的SiC双电源方案:LP8841SC+LP35118N,72W输出、全电压认证、体积直降20%,关键是价格还香!
| 项目 | 参数 |
|---|---|
| 主控芯片 | LP8841SC(SOT23-6,芯茂微) |
| 同步整流 | LP35118N(SOT23-6,芯茂微) |
| 输出功率 | 72W(12V/6A) |
| 输入电压 | 90-265Vac 全电压 |
| 主开关管 | SiC MOS(LP300C075T1A,TO252) |
| 同步整流管 | 外驱MOS(BSC0805LS,2颗) |
| 拓扑结构 | PSR原边反馈+同步整流 |
| 认证状态 | 全电压认证通过 |
| 对比项 | 氮化镓方案 | 本SiC方案 |
|---|---|---|
| 主开关管 | GaN(贵) | SiC(便宜30%+) |
| 驱动复杂度 | 高,需专门驱动 | 低,直接驱动 |
| 效率 | 93%+ | 91%+(够用) |
| 成本 | 高 | 省20-30% |
结论:72W这个功率段,SiC完全够用,没必要为那2%效率多花冤枉钱!

LP8841SC:原边控制+PSR反馈,省掉光耦和431
LP35118N:同步整流驱动,省掉肖特基二极管
两颗芯片都是SOT23-6封装,加起来还没指甲盖大

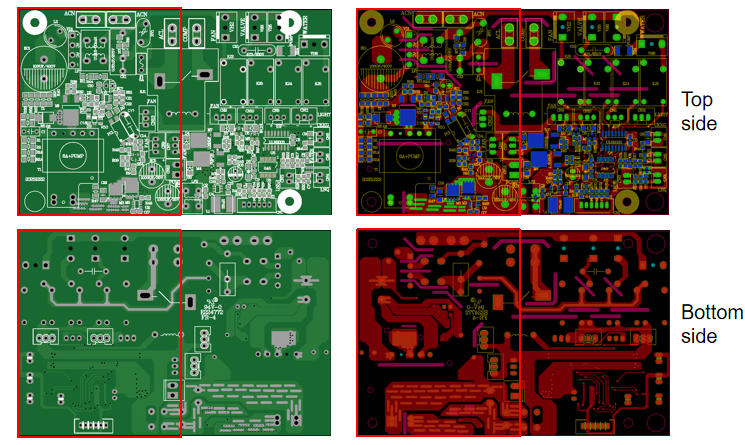

PCB尺寸:80mm×122mm,比传统方案省20%面积

✅ 传导EMI:230Vac满载通过
✅ 辐射EMI:220Vac/满载通过
✅ 效率:全电压平均效率≥88%,满足COC V5标准
✅ 待机功耗:最低54mW,满足能效要求
效率测试(12V/6A输出):
| 输入电压 | 平均效率 |
|---|---|
| 90Vac | 88.70% |
| 115Vac | 90.09% |
| 230Vac | 90.78% |
| 264Vac | 90.35% |
纹波表现:
90Vac满载:198mV
115Vac满载:114mV
230Vac满载:98mV
保护功能:
输入欠压保护:57Vac
输出过流保护:6.9A
短路保护:Vcs=736mV,安全可靠
| 器件 | 型号 | 作用 |
|---|---|---|
| 主控IC | LP8841SC | PSR原边控制 |
| 同步整流IC | LP35118N | 副边同步整流驱动 |
| SiC MOS | LP300C075T1A | 原边主开关(800V/300mΩ) |
| 同步MOS | BSC0805LS×2 | 副边整流(5×6封装) |
| 变压器 | EE2011 | AE82mm²,PC95材质 |
| 输入电容 | 100μF/450V | 电解电容 |
| 输出电容 | 820μF固态+1000μF电解 | 低ESR组合 |
LED驱动电源:12V/6A恒压输出,带多路LED
安防监控电源:大功率PoE供电、NVR电源
工业适配器:24V/3A、36V/2A等多种输出
家电电源:净水器、空气净化器等中大功率家电

磁芯:EE2011,PC95材质(必须用PC95,PC40会饱和)
感量:250μH(3-5脚测量)
漏感:<15μH
线槽宽度:7.8mm(如需更好效率可换更大槽宽)
原边SiC MOS散热要留足铜皮
同步整流管两颗并联,均匀布局
Y电容靠近变压器引脚,减小共模噪声
芯茂微LP8841SC+LP35118N这套方案,就是72W功率段的"性价比之王":
✅ SiC替代氮化镓,成本省20-30%
✅ 双SOT23-6芯片,体积省20%
✅ 全电压认证通过,即拿即用
✅ 效率90%+,满足能效标准
一句话:72W电源别盲目上氮化镓了,这套SiC碳化硅方案够用、够省、够小!
