在工业控制、智能仪表、物联网网关等应用中，512KB Flash的MCU是刚需。STM32F103VET6长期占据这一档位，但交期和价格波动让不少工程师寻找替代方案。辉芒微电子推出的FT32F103VEAT7，主打Pin-to-Pin兼容、512KB Flash、丰富的外设资源，为国产替代提供了一个务实的选择。

芯片定位

核心特点：512KB大容量Flash、Pin-to-Pin兼容STM32F103VETx系列、工业级温度范围、丰富的外设扩展能力。

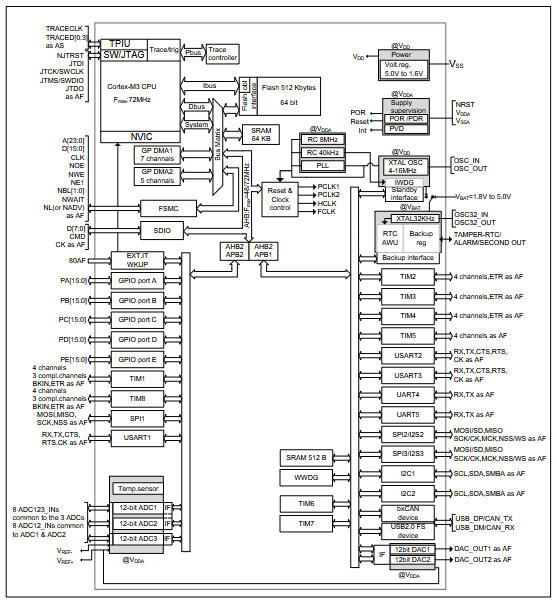

架构特点

FT32F103VEAT7基于ARM Cortex-M3内核，主频72MHz，采用与STM32F103系列相同的存储器映射和外设架构。

存储器资源

    512KB Flash：支持大容量程序存储，适合复杂算法和GUI应用
    64KB SRAM：满足中等复杂度数据缓冲需求
    FSMC接口：可外扩SRAM、NOR Flash、NAND Flash、LCD，满足更大容量需求

关键外设

外设    规格                                                             应用场景
ADC    3路独立，16通道，12位                              多路传感器采集
DAC    2路12位    模拟信号输出
定时器    2个高级+2个通用+2个基本+2个看门狗      电机控制、PWM、时基
USART    3路                                                           串口通信、Modbus
SPI/I2C    各2路                                                       外设扩展、EEPROM
USB    全速USB 2.0                                                  设备连接、固件升级
CAN    1路                                                               工业总线、汽车电子
SDIO    1路                                                              SD卡存储扩展
I2S    1路                                                                 音频接口
RTC    独立时钟+备份寄存器                                     时钟日历、掉电保持

高级特性

    CRC计算单元：硬件加速数据校验
    嵌套向量中断控制器(NVIC)：支持16级优先级，响应速度快
    DMA控制器：7通道，减轻CPU负担
    低功耗模式：睡眠、停机和待机三种模式
    调试接口：SWD+JTAG，兼容主流调试器

Pin-to-Pin兼容性分析

FT32F103VEAT7采用LQFP100封装，引脚排列与STM32F103VET6高度一致，硬件层面可以实现直接替换，原有PCB设计基本不用改动。

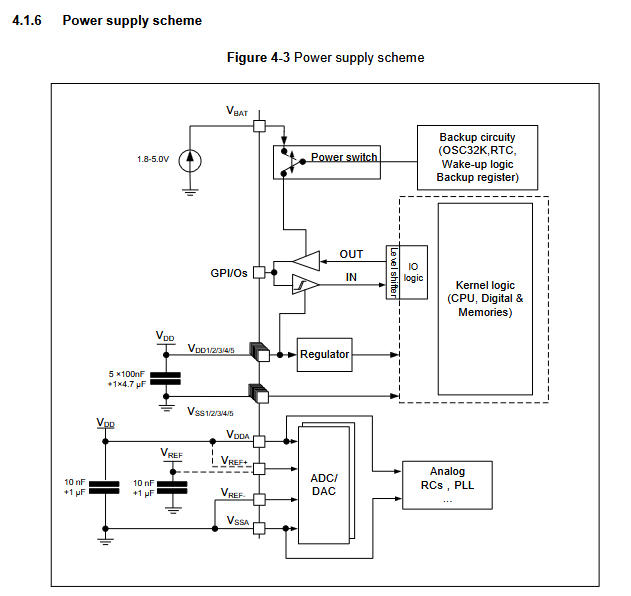

电源和复位引脚完全对应，包括多组VDD/VSS数字供电、VDDA/VSSA模拟供电、VBAT备份域供电、NRST复位输入，以及BOOT0和BOOT1启动模式选择脚。

GPIO端口方面，PA0到PA15、PB0到PB15、PC0到PC15、PD0到PD15、PE0到PE15的功能定义与STM32基本一致，都支持GPIO、ADC、定时器、串口等复用功能。PD0和PD1默认可作为外部晶振OSC_IN和OSC_OUT，PB2兼作BOOT1功能。

调试接口也完全相同，PA13为JTMS/SWDIO，PA14为JTCK/SWCLK，支持SWD和JTAG两种模式。PA15、PB3、PB4的调试复用功能也与STM32一致。

与主要竞品STM32F103VET6/APM32F103VET6对比

和STM32F103VET6相比，FT32F103VEAT7在硬件规格上非常接近，主频都是72MHz，SRAM都是64KB，外设种类和数量也基本一致。主要优势在于供货稳定性和价格可控性，STM32的交期波动和溢价问题在FT32F103VEAT7上相对缓和。不过ST的生态系统更成熟，各种例程、中间件、社区资源更丰富，这是国产替代芯片普遍需要追赶的地方。

和极海的APM32F103VET6相比，FT32F103VEAT7的主频和SRAM都稍逊一筹。APM32做到了96MHz主频和128KB SRAM，ESD防护也做了工业级优化，性能指标更好看。但FT32F103VEAT7在价格上可能更有竞争力，具体要看批量采购时的报价。

典型应用场景

512KB Flash和丰富的外设组合，让FT32F103VEAT7适合多种中等复杂度的嵌入式应用。

工业人机界面是典型场景之一，512KB Flash可以存储足够的GUI图片资源和字库，FSMC可以外扩LCD显示屏，触摸屏接口通过ADC或外部芯片实现。多路ADC适合接各种传感器，CAN总线方便接入工业网络。

智能电表和能源管理设备也很匹配，3路16通道ADC可以同时采集电压、电流、温度等多路信号，独立RTC带备份寄存器保证掉电走时，低功耗模式延长电池待机时间。

物联网网关需要多通信接口聚合，FT32F103VEAT7的USB、CAN、多路USART、SPI、I2C可以接各种通信模块，SDIO扩展SD卡做数据缓存，512KB Flash容纳协议栈和应用程序。

电机控制方面，2个高级定时器支持互补PWM输出和死区控制，配合ADC的同步触发功能，可以实现简单的无刷电机或步进电机驱动。不过如果是高性能伺服控制，可能还是需要带硬件FPU的Cortex-M4或M7芯片。

数据记录仪利用FSMC外扩大容量存储，SDIO接SD卡，多路ADC采集传感器数据，USB或USART导出数据，RTC打时间戳。

供货与价格

小结

FT32F103VEAT7是一颗定位明确的国产替代MCU——512KB Flash、LQFP100封装、Pin-to-Pin兼容STM32F103VET6，在工业控制、智能仪表、物联网网关等需要大容量存储的应用中，提供了一个交期稳定、成本可控的选择。

适合替换的场景：

    现有STM32F103VET6项目因缺货或涨价需要替代
    新项目需要512KB Flash，对价格敏感
    工业应用，对主频要求不极端（72MHz够用）

替换注意事项：

    硬件可直接替换，PCB无需改版
    软件需重新编译，重点验证USB、CAN、SDIO等复杂外设
    建议先采购样品做充分测试，再批量导入

对于正在寻找STM32F103VET6替代方案的工程师，FT32F103VEAT7值得放入评估清单。 如需选购可以联系店铺客服：https://detail.1688.com/offer/1041358542540.html?spm=a28888.manage-offer.0.0.26227197toLPms
