在中小功率电源适配器领域，60W 是一个黄金功率段——既能满足路由器、硬盘盒、监控设备等12V供电需求，又兼顾了成本与体积的平衡。今天给大家分享一套成熟可靠的 12V5A（60W）反激式恒流恒压电源方案，核心采用 PL3322C 原边反馈PWM控制器 搭配 DK5V100R10ST1 同步整流芯片，无需光耦、无需次级反馈电路，实现高精度输出，效率轻松突破 90%。
PL3322C 是一款 PSR（Primary-Side Regulation，原边反馈）PWM 控制器，SOT-23-6 超小封装。它的最大亮点在于：不需要光耦和 TL431，直接通过原边辅助绕组采样实现恒压恒流控制，大幅简化 BOM、降低成本、缩小体积 。
而 DK5V100R10ST1 是东科半导体推出的双引脚同步整流芯片，TO-220F 封装，内置 100V/10mΩ 超低导阻 NMOS。它只有 A、K 两个引脚，可直接替代传统肖特基二极管，无需外部同步信号，自供电设计让外围电路极简，同步整流效率显著提升 。
两者搭配的优势：
省光耦、省 TL431：PL3322C 的 PSR 架构砍掉次级反馈环路
省肖特基、省散热片：DK5V100R10ST1 的 10mΩ 导阻比肖特基压降更低，发热更小
高效率：满载效率可达 ≥90%，比传统方案提升 3~5 个百分点

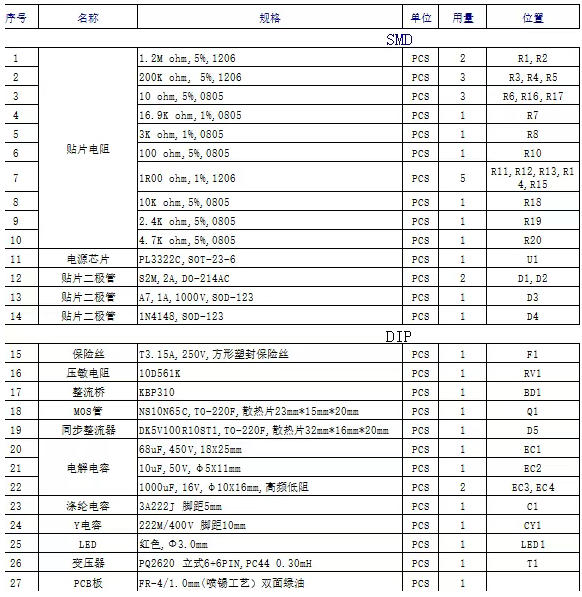

超低成本：整体 BOM 精简，适合大批量生产
PL3322C 是一款专为中小功率反激电源设计的原边反馈控制器，主要参数如下 ：
| 参数 | 规格 |
|---|---|
| 封装 | SOT-23-6 |
| 输入电压 | 85–265VAC（直流 120–375V） |
| 输出能力 | 12V / 5A（60W） |
| 恒压精度 | ±5% |
| 工作频率 | 满载 65kHz PWM，轻载 PFM |
| 待机功耗 | <0.1W（230VAC） |
| 保护功能 | OVP / UVP / OCP / OTP / 短路自恢复 |

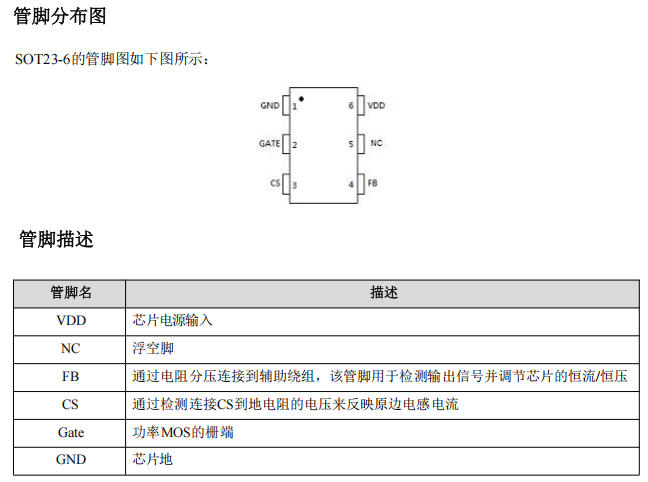

PL3322C 采用 SOT-23-6 封装，6 个引脚功能清晰：
FB 引脚 是 PSR 控制的核心：通过电阻分压采样辅助绕组电压，芯片内部根据 FB 电压调节 PWM 占空比，实现恒压输出。CS 引脚则通过检测采样电阻电压实现逐周期限流，确保恒流精度 。
电源的稳定性，一半靠设计，一半靠 layout。以下是本方案的核心布局原则：
1. 原边大电流回路要短粗
原边主功率回路：滤波电容 EC1 → 变压器 T1 → MOS 管 Q1 → 采样电阻 → 地。这条回路承载高频脉冲电流，走线必须短、粗、直，环路面积越小越好，否则 EMI 会很难通过 。
2. 辅助绕组与 FB 走线远离噪声
FB 引脚通过分压电阻采样辅助绕组电压，信号微弱（仅几伏），极易受原边开关噪声干扰。FB 走线应：
远离 GATE 驱动线和原边功率回路
用地线包地屏蔽
分压电阻靠近芯片 FB 引脚放置
3. 同步整流芯片散热
DK5V100R10ST1 虽然导阻低，但 5A 连续电流下仍有约 0.25W 损耗。TO-220F 封装需预留足够散热铜箔，或通过导热垫与外壳接触散热 。
4. 输出滤波电容靠近端口
EC3、EC4 应尽量靠近输出端子放置，缩短高频纹波电流路径。
这套 12V5A 方案应用非常广泛：
12V/2A–5A 电源适配器：路由器、硬盘盒、监控摄像头供电
LED 驱动电源：12V 灯带、模组恒流恒压驱动
小家电电源：智能音箱、空气净化器、按摩仪等
工业辅助电源：24V/1.5A 以下小功率工控电源
机顶盒、网络设备：稳定 12V 供电
PL3322C + DK5V100R10ST1 的组合，是 60W 反激电源领域的一套高性价比方案：
PL3322C 的 PSR 架构砍掉光耦和 TL431，省成本、省空间
DK5V100R10ST1 的同步整流替代肖特基，提效率、降温升
两者都是国产芯片，供货稳定、价格有优势
对于需要 12V5A 输出、全电压输入、高效率、低成本 的电源设计，这套方案值得参考。
