在 5W~15W 小功率电源领域，充电器、适配器、辅助电源等产品对低成本、小体积、高可靠性的需求越来越强烈。传统方案需要光耦、TL431、启动电阻、CS采样电阻等大量外围元件，BOM成本高、PCB面积大、生产工序复杂。
今天给大家介绍一颗极简设计的国产PSR芯片——BP84145，它采用源极开关BJT拓扑，内置高压启动、自供电、镜像电流采样，无需光耦、无需CS电阻、无需辅助供电，外围极简到令人发指。同时，可直接替代BP84145，Pin-to-Pin兼容，为工程师提供更多选择。
BP84145是一款原边反馈（PSR）恒压恒流反激变换器芯片，SOP-8封装，最大输出功率12W（90~265VAC全电压输入）。它的核心设计理念是：能集成的都集成，能省掉的都省掉。
| 外围元件 | 传统光耦反馈方案 | BP84145 PSR方案 |
|---|---|---|
| 光耦 | 需要 | 无需 |
| TL431 | 需要 | 无需 |
| 启动电阻 | 需要 | 内置高压启动 |
| 辅助供电绕组 | 需要 | VCC自供电 |
| CS采样电阻 | 需要 | 镜像电流采样 |
| 功率MOS管 | 外置 | 内置BJT |
| 外围总数 | 30+颗 | <15颗 |
封装：SOP-8
控制方式：DCM原边反馈，谷底开通
功率器件：内置BJT（集电极耐压800V）
输出功率：12W（全电压输入）
待机功耗：<75mW，满足6级能效
恒流精度：±5%（内置输入线电压补偿）
启动方式：高压自供电，无需启动电阻
VCC供电：自供电，无需辅助绕组

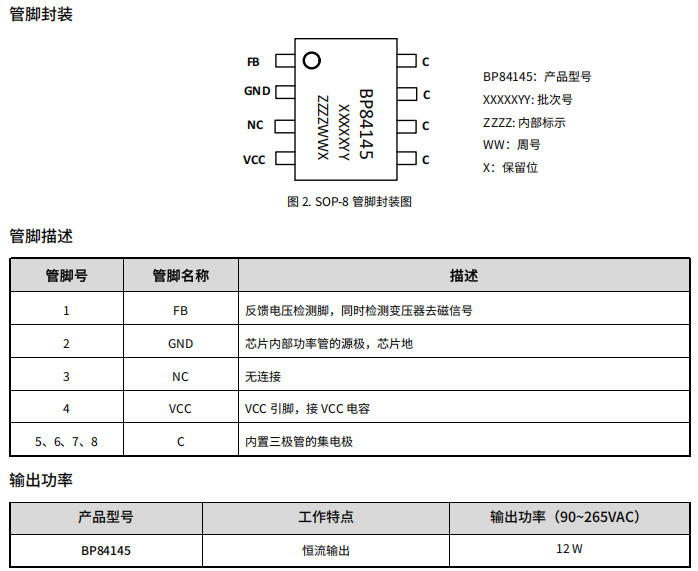

BP84145采用SOP-8封装，仅8个引脚，功能清晰：
设计要点：
C引脚（5~8脚）是芯片的主要散热途径，PCB布局时需适当铺铜散热
但C脚属于EMI动点，铺铜面积应在满足散热的条件下尽量小
FB走线要短，远离C脚和钳位电路等强干扰源

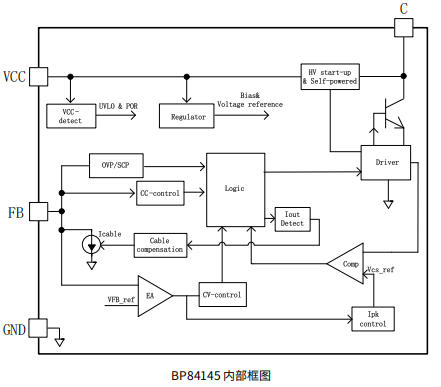

BP84145内部集成了高压启动、自供电、BJT功率管、镜像电流采样、CV/CC控制等完整功能，是一颗真正的"片上电源系统"。
BP84145的典型应用电路极其简洁：
| 元件 | 功能 | 推荐值 |
|---|---|---|
| VCC电容 | 芯片供电滤波 | 2.2μF电解 + 1μF X7R瓷片 |
| FB分压电阻 | 输出电压设定 | 根据目标电压计算 |
| RCD钳位 | 吸收漏感能量 | R:几十kΩ, C:几nF, D:快恢复 |
| 输出整流 | 副边整流 | 肖特基或超快恢复二极管 |
| 输出电容 | 输出滤波 | 根据纹波要求选择 |
VCC电容靠近芯片：VCC电容尽可能靠近VCC(4)和GND(2)引脚。若电解电容较远，需在VCC和GND间就近放置0.1μF瓷片电容，提升抗干扰和ESD能力。
减小高频环路面积：
初级母线电容、变压器原边、芯片C脚组成的环路面积要小
次级绕组、整流二极管、输出电容组成的环路面积要小
初级RCD钳位电路环路面积要小
FB走线处理：FB信号线不要铺大铜皮，走线尽可能短，远离C脚、钳位电路、辅助绕组等强干扰源。
C脚散热与EMI平衡：C脚是主要散热途径，但属于EMI动点，铺铜面积在满足散热条件下尽量小。
Y电容位置：放置在初级输入滤波电容正端和次级滤波电容地之间。
辅助绕组接地：辅助绕组的地端应直接连接到母线电容的负端。
ESD放电针：直接连接在初级输入滤波电容正端和次级地或输出正端之间，远离芯片控制电路。
LPK8727是BP84145的Pin-to-Pin直接替代型号，两者封装、引脚定义、功能特性完全兼容。
| 对比项 | BP84145 | LPK8727 |
|---|---|---|
| 封装 | SOP-8 | SOP-8 |
| 引脚定义 | 完全一致 | 完全一致 |
| 输出功率 | 12W | 12W+ |
| 内置功率管 | BJT 800V | BJT 800V |
| 高压启动 | 内置 | 内置 |
| VCC自供电 | 支持 | 支持 |
| 镜像电流采样 | 支持 | 支持 |
| 恒压恒流 | 支持 | 支持 |
| 线损补偿 | 支持 | 支持 |
| 保护功能 | 完整 | 完整 |
替代说明：
无需修改PCB设计，直接替换
无需调整外围参数，BOM完全兼容
LPK8727在部分参数上可能有优化，建议参考具体规格书
为供应链安全提供双源保障
| 应用 | 功率 | 特点 |
|---|---|---|
| 手机充电器 | 5W~12W | 低成本、小体积、满足能效 |
| 小家电适配器 | 5W~12W | 高可靠性、完善保护 |
| LED驱动电源 | 5W~12W | 恒流精度高、无频闪 |
| AC/DC辅助电源 | 5W~12W | 宽电压输入、自供电 |
| IoT设备电源 | 3W~10W | 低待机、极简外围 |
BP84145是国产小功率PSR芯片的代表之作，用一颗SOP-8芯片实现了传统方案需要20+颗外围才能完成的功能：
省光耦、省TL431：原边反馈，无需次级检测
省启动电阻：内置高压启动
省辅助绕组：VCC自供电
省CS电阻：镜像电流采样
省外置MOS：内置800V BJT
配合LPK8727直接替代，为工程师提供了灵活的双源选择，既保证了供应链安全，又降低了设计风险。对于5W~12W充电器、适配器、辅助电源等应用，BP84145/LPK8727是性价比极高、外围极简、可靠性优秀的首选方案。
