在 5W~10W 小功率充电器、适配器市场，成本控制是核心诉求。传统方案需要光耦、TL431、启动电阻、外置MOS等大量外围，BOM成本高、PCB面积大。今天重点解析系列中功率最小的 KP2161SGA（有完全替代款）——专为 6W全电压/7.5W单电压 充电器设计，待机功耗 <30mW，无需启动电阻，支持不带辅助绕组的2绕组变压器，是手机充电器、小家电适配器的性价比之选。
KP216X是一个系列化产品，通过内置不同Rds(on)的MOSFET覆盖不同功率段：
| 型号 | 封装 | 230VAC适配器 | 85-265VAC适配器 | 内置MOS Rds(on) |
|---|---|---|---|---|
| KP2161SG | SOP-7 | 7.5W | 6W | 9Ω |
| KP2162SG | SOP-7 | 12W | 10W | 5Ω |
| KP2162DP | DIP-7 | 15W | 12W | 5Ω |
| KP2164DP | DIP-7 | 21W | 18W | 2.4Ω |
| KP2165DP | DIP-7 | 24W | 21W | 2.0Ω |
| KP2166DP | DIP-7 | 27W | 24W | 1.4Ω |
KP2161SGA 是系列中功率最小、成本最低的型号，SOP-7贴片封装，适合自动化生产，内置 650V/1A MOSFET，Rds(on)典型值 9Ω，完美匹配6W级应用。
集成650V MOSFET，无需外置功率管，省成本省空间
高压启动，无需启动电阻，降低待机功耗
支持无辅助绕组，2绕组变压器即可工作，进一步降成本
±4%恒流恒压精度，满足手机充电器精度要求
待机<30mW，满足六级能效标准
全程无异音，AM+FM多模式控制，无啸叫
| 对比项 | 传统光耦方案 | KP2161SGA PSR方案 |
|---|---|---|
| 芯片数量 | 2~3颗 | 1颗 |
| 光耦 | 需要 | 无需 |
| TL431 | 需要 | 无需 |
| 启动电阻 | 需要 | 内置高压启动 |
| 辅助绕组 | 3绕组变压器 | 支持2绕组 |
| 待机功耗 | 100~150mW | <30mW |
| 恒流精度 | ±10% | ±4% |
KP2161SGA采用 SOP-7 封装（也有DIP-7可选），7个引脚功能清晰：
| 管脚 | 名称 | I/O | 功能描述 |
|---|---|---|---|
| 1 | VDD | I | 芯片供电管脚。内部高压启动模块为VDD充电，启动后由辅助绕组或高压启动持续供电 |
| 2 | NC | - | 无连接，悬空处理 |
| 3 | FB | I | 系统反馈管脚。辅助绕组电压经电阻分压后送至FB，用于CV模式输出电压控制及CC模式输出电流控制 |
| 4 | CS | I | 电流采样输入管脚。连接功率MOS源极与GND之间的采样电阻Rcs |
| 5,6 | Drain | I | 内部功率MOSFET的漏极，连接变压器原边 |
| 7 | GND | P | 芯片地管脚 |
设计要点：
Drain脚（5,6）是芯片散热的主要途径，PCB上需铺足够铜皮散热
FB走线要短，远离Drain脚和高压开关噪声
CS采样电阻靠近CS和GND引脚放置，减少干扰
KP2161SGA内部集成了 650V MOSFET、高压启动、多模式PWM控制、CV/CC控制、线损补偿、完善保护 等完整功能。

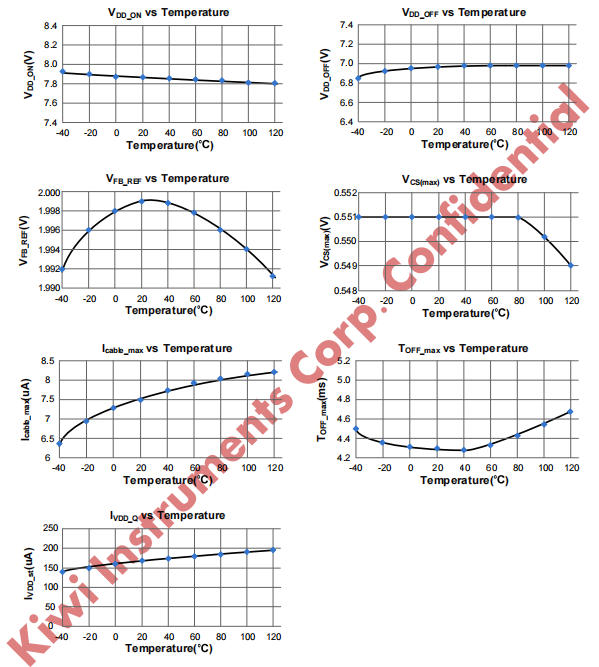

KP2161SGA的关键参数随温度变化稳定：
VDD_ON：-40℃~120℃范围内稳定在7.8~8.0V
VDD_OFF：稳定在6.9~7.0V
VFB_REF：25℃时峰值约2.0V，全温区波动<±0.5%
Vcs(max)：全温区稳定在550~551mV，高温120℃略降至549mV
ICable_max：随温度升高从6.5μA增至8.2μA
Toff_max：25℃时最低约4.3ms，高低温略有增加
IVDD_Q：随温度升高从140μA增至200μA
KP2161SGA支持两种变压器配置：
方案A：3绕组变压器（传统方案
方案B：2绕组变压器（极简方案）
2绕组方案优势：
省去辅助绕组，变压器成本降低
省去VDD整流二极管和滤波电容
更适合超低成本应用
KP2161SGA适用于以下小功率电源场景：
| 应用 | 功率 | 特点 |
|---|---|---|
| 手机充电器 | 5V/1A（5W） | 低成本、满足六级能效、无异音 |
| 蓝牙耳机充电仓 | 5V/1A（5W） | 小体积、低待机 |
| 智能手环充电器 | 5V/0.5A（2.5W） | 极简外围、高可靠性 |
| 小家电适配器 | 5V/1.2A（6W） | 宽电压输入、完善保护 |
| IoT设备电源 | 3.3V/1A（3.3W） | 低待机、单点失效保护 |
KP2161SGA是KP216X系列中成本最低、体积最小的型号，用一颗SOP-7芯片实现了传统方案需要20+颗外围才能完成的功能：
省光耦、省TL431：原边反馈，无需次级检测
省启动电阻：内置高压启动，待机<30mW
省辅助绕组：支持2绕组变压器
省外置MOS：内置650V/1A MOSFET
无异音：AM+FM多模式控制
高可靠：单点失效保护，故障条件下不损坏
对于6W及以下充电器、适配器、辅助电源等应用，KP2161SGA是性价比极高、外围极简、可靠性优秀的首选方案。系列化设计（KP2161~KP2166）也方便功率升级时直接替换，无需重新设计PCB。
如需要 KP2161SGA详细设计资料、Demo板、变压器规格、样品申请或批量价格，欢迎联系深圳三佛科技。我们提供完整技术支持，价格有优势~如需选购可以咨询店铺客服：https://detail.1688.com/offer/1047775181953.html?spm=a28888.manage-offer.0.0.26227197lfDhDn
