在 10W 级充电器、适配器市场，如何在保证性能的前提下把成本压到最低，是每个电源工程师都在思考的问题。今天给大家分享一套成熟量产、性价比极高的方案组合——LP3715CL 原边 PSR 控制器 搭配 LP3568AG 副边同步整流芯片，5V2A 输出，无需光耦、无需辅助绕组供电、无需限流电阻，外围精简到令人惊喜。
这套组合专门针对 5V2A（10W） 隔离反激电源设计，是手机充电器、平板适配器、机顶盒电源等场景的经典低成本方案。
拓扑结构：隔离反激 + 原边反馈 + 副边同步整流
输入电压：90–265VAC 全电压范围
输出规格：5V / 2A（10W）
恒压精度：优异
恒流精度：约 ±3%
待机功耗：远低于能效标准要求
效率：相比肖特基整流显著提升
成本极致优化：两颗芯片搞定，外围元件极少
PCB 面积小巧：适合紧凑型充电器设计
效率明显提升：同步整流替代肖特基，发热更低
待机功耗优秀：轻松满足六级能效
量产成熟稳定：已大量应用于主流品牌适配器
手机 / 平板充电器（5V2A）
机顶盒、路由器适配器
10W 以内工业辅助电源
小家电供电模块
LP3715CL 是一款专为隔离型适配器和充电器设计的 自供电 PSR 控制芯片，SOP-8L 封装。它的设计理念很明确——能内置的都内置，能省掉的都省掉。
传统 PSR 方案虽然比光耦反馈简单，但仍需要启动电阻、辅助绕组供电二极管、CS 采样电阻、FB 下偏电阻等外围。LP3715CL 把这些全部集成到芯片内部：
| 传统外围 | LP3715CL 处理方式 |
|---|---|
| 启动电阻 | 内置启动电路 |
| 辅助绕组 VCC 供电二极管 | 自供电架构，无需辅助供电 |
| 限流/采样电阻 | 内置固定峰值电流 |
| FB 下偏电阻 | 内置高精度下偏电阻 |
封装：SOP-8L
功率器件：内置 BJT，VCE 耐压 ≥700V
启动方式：内置高压启动，无需外部电阻
供电方式：自供电，省去辅助绕组供电二极管
恒压精度：高（内置高精度 FB 下偏电阻）
恒流精度 ：高（内置高精度固定峰值电流）
待机功耗：极低
驱动技术：专利电流驱动，降低温升
补偿技术：输出线损补偿
保护功能：多重保护，系统可靠
自供电技术：LP3715CL 采用独特的自供电架构，芯片工作所需的 VCC 电源不需要辅助绕组提供，省去了辅助绕组、整流二极管和滤波电容。
固定峰值电流：芯片内部设定精确的峰值电流阈值，原边无需外接 CS 采样电阻，既省了成本，又避免了采样电阻的损耗。
内置 FB 下偏电阻：反馈分压网络的下偏电阻集成在芯片内部，减少了外围元件数量，同时保证分压精度。
如果说 LP3715CL 负责把原边做到极致精简，那么 LP3568AG 就是在副边把效率和可靠性拉满。SOP-8L 封装，专为 5V2A 同步整流场景量身定制。
封装：SOP-8L
内置功率管：40V 耐压
工作模式：支持 DCM / CCM
开通判定：专利技术，防止激磁振荡误开通
关断速度：快，降低 CCM 模式下关断损耗
供电保护：集成 VCC 供电、欠压/过压钳位保护
外围元件：极少
在 5V2A 输出、10W 功率下，副边整流电流峰值可达 4A 以上。传统肖特基二极管（如 SS34，正向压降约 0.5V）的整流损耗约为：
P_loss = 0.5V × 2A ≈ 1W
而 LP3568AG 采用同步整流技术，内置低导阻 MOS 管，导通压降仅几十 mV，整流损耗大幅降低：
P_loss ≈ 0.05V × 2A = 0.1W
损耗降低近 10 倍！ 这就是同步整流在 10W 及以上功率段越来越普及的原因——效率提升明显，发热大幅减少，甚至可以省掉散热片。
LP3568AG 的一个亮点是 专利开通判定技术：
反激电源在 DCM 模式下，变压器激磁振荡可能导致同步整流芯片误判断、误开通
LP3568AG 通过智能算法识别真正的副边导通时刻
有效防止激磁振荡引起的误开通，避免效率下降和可靠性问题
在 CCM（连续导通模式）下，同步整流管需要在原边开关开通前快速关断，否则会造成原副边直通短路。LP3568AG 的 快速关断能力 有效降低了 CCM 模式下的关断损耗，支持更宽的工作模式范围。

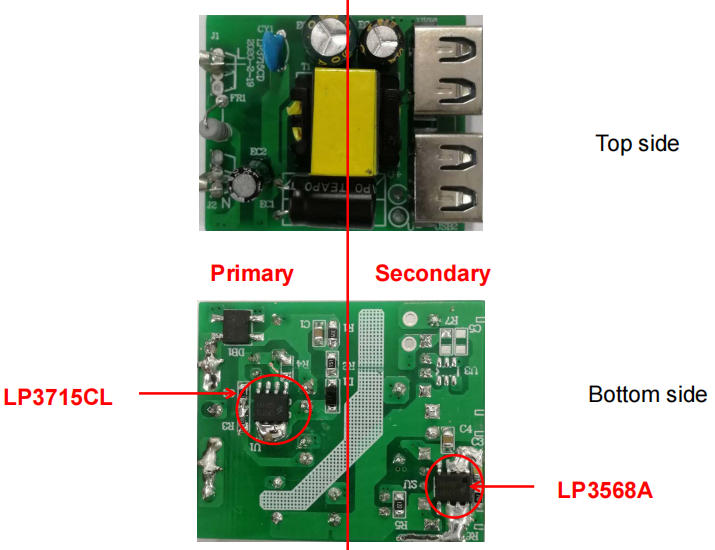

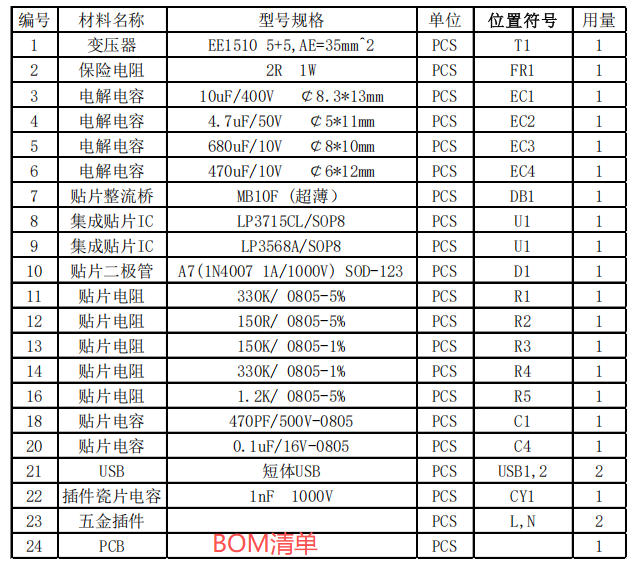

| 省掉的元件 | 原因 |
|---|---|
| 光耦 + TL431 | 原边反馈，无需次级检测 |
| 启动电阻 | LP3715CL 内置高压启动 |
| 辅助绕组供电二极管 | LP3715CL 自供电 |
| CS 采样电阻 | LP3715CL 内置固定峰值电流 |
| FB 下偏电阻 | LP3715CL 内置 |
| 肖特基整流二极管 | LP3568AG 同步整流替代 |
| 同步整流供电电路 | LP3568AG 集成 VCC 供电 |

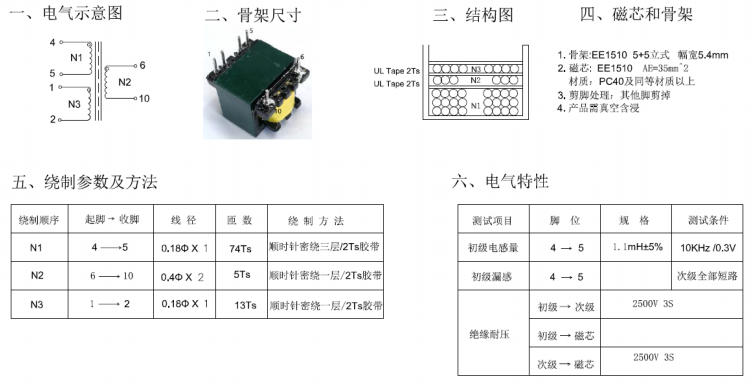

原边电感量根据 LP3715CL 内置的固定峰值电流和开关频率计算
匝比设计需兼顾 LP3715CL 的 BJT 耐压（≥700V）和 LP3568AG 的 40V 耐压
漏感控制是关键，过大的漏感会导致钳位电路损耗增加
原边功率回路：高压母线电容、变压器原边、LP3715CL 的 C 脚（集电极）组成的环路要短粗
副边整流回路：变压器副边、LP3568AG、输出电容组成的环路面积要小
FB 走线：远离原边高压开关噪声，走线短而细
同步整流散热：LP3568AG 的功率管虽集成在芯片内，但仍需适当铺铜散热
LP3568AG 的同步整流已大幅提升效率，原边 LP3715CL 的 BJT 导通损耗是主要优化点
合理设计变压器参数，让 LP3715CL 工作在最佳频率点
输出电容选用低 ESR 型号，降低纹波
LP3715CL + LP3568AG 是一套经过市场验证的 10W 同步整流电源方案：
两者组合，无需光耦、无需辅助供电、无需采样电阻、无需肖特基，以极低的 BOM 成本和 PCB 面积，实现了 5V2A 高效率、低待机、高可靠 的电源输出。对于追求成本优先、性能达标、快速量产的 10W 级充电器、适配器项目，这套方案值得优先考虑。
如需要 LP3715CL + LP3568AG 详细设计资料、Demo 板、变压器规格、样品申请或批量价格，欢迎联系深圳三佛科技。我们提供完整技术支持，价格有优势~如需选购可以咨询店铺客服：https://detail.1688.com/offer/653151921040.html?spm=a28888.manage-offer.0.0.26227197lfDhDn
