GP8892SEH 是一款自供电原边反馈 PWM 控制芯片，采用 SOP7 贴片封装，主打"省外围、高精度、低待机"路线。它内置功率三极管，无需外置功率管，同时集成了 FB 下偏电阻和 CS 采样电阻，外围元件极少，特别适合做 5V2A（10W）级别的隔离型充电器、适配器，可直接替代 MT3723 等同类芯片。
GP8892SEH 是一款原边反馈（PSR）恒压恒流控制芯片，采用反激式拓扑，最大支持 10W 功率等级。它的核心思路是把能集成的都集成进去——内置功率三极管、内置 FB 下偏电阻、内置 CS 采样电阻、内置环路补偿，让外围电路精简到极致。
芯片采用自供电技术，不需要辅助绕组给 VCC 供电，进一步简化了变压器设计。同时支持特有的输出线损补偿技术，可以自动补偿输出电流在传输线上的压降，保证负载端电压稳定。
待机功耗控制在 75mW 以内，满足六级能效标准，适合出口型充电器应用。
自供电原边反馈：无需辅助绕组供电，无需光耦和次级控制电路
内置功率三极管：无需外置功率管，节省成本和空间
内置 FB 下偏电阻及 CS 采样电阻：外围更简洁，减少元件数量
内置环路补偿：无需外部补偿电路，系统稳定性好
高精度恒压恒流：输出电压电流控制精准
超低待机功耗：≤75mW，满足能效标准
可调输出线损补偿：自动补偿线缆压降，改善负载调整率
PWM+PFM 混合模式：重载 PWM 高效率，轻载 PFM 低损耗
完善的保护功能：
开路保护
输出短路保护
过压保护（OVP）
欠压保护（UVLO）
过温保护（OTP）
次级肖特基短路保护
单周期最大电流关断机制：避免三极管过流失效，提高可靠性
SOP7 封装：体积小，适合紧凑型充电器
GP8892SEH 采用 SOP7 封装，7 个引脚：
封装丝印：GP8892SEH YWWXX（Y 为年份代码，WW 为生产周期，XX 为随机码）
订购信息：盘装 4000 颗/盘。

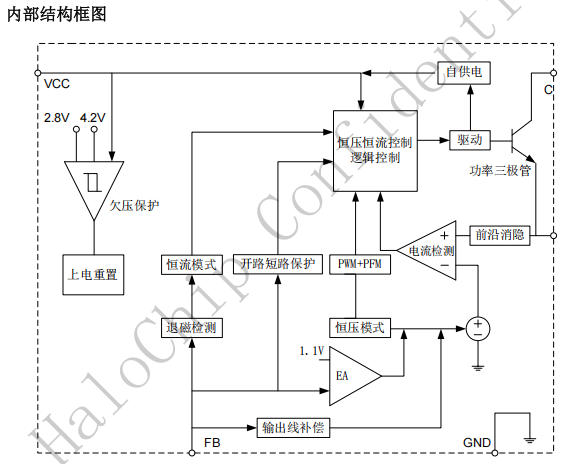

芯片内部主要功能模块：
自供电电路：从高压母线取电，无需辅助绕组供电
欠压保护（UVLO）：VCC 上升阈值 4.2V，下降阈值 2.8V，带迟滞防止抖动
上电重置：系统上电时自动复位
恒压恒流控制逻辑：核心控制单元，协调各模块工作
驱动电路：驱动内置功率三极管
功率三极管：集成的高压功率开关管
电流检测 + 前沿消隐：检测原边电流，防止误触发
EA 误差放大器：1.1V 基准，比较反馈电压与基准，调节输出
恒压模式 / 恒流模式：根据负载自动切换
退磁检测：检测变压器退磁完成，实现谷底导通
PWM+PFM 控制：重载 PWM、轻载 PFM，优化全负载效率
开路短路保护：检测异常状态并保护
输出线补偿：补偿输出线缆压降

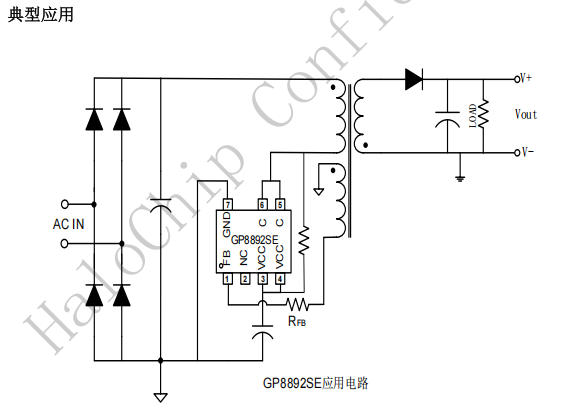

GP8892SEH 的典型应用是原边反馈反激式开关电源，适用于 5V2A 充电器、适配器等。
输入端：AC 输入经整流桥整流、滤波电容滤波，得到高压直流
功率级：内置三极管的 C 极（5、6 脚）连接变压器原边绕组
反馈网络：辅助绕组通过分压电阻连接到 FB 端（1 脚），实现输出电压采样
VCC 供电：自供电电路从高压母线取电，3、4 脚接旁路电容
输出端：次级绕组 + 整流肖特基二极管 + 输出滤波电容
启动阶段：上电后，自供电电路从高压母线给 VCC 电容充电，达到 4.2V 启动阈值后芯片开始工作。
恒压模式：正常负载时，FB 端采样辅助绕组电压，内部 EA 比较后调节 PWM 占空比，稳定输出电压。
恒流模式：负载加重、输出电压下降时，芯片切换到恒流模式，保持输出电流恒定。
轻载/空载：系统自动进入 PFM 模式，降低开关频率，减少开关损耗，待机功耗 ≤75mW。
保护机制：
输出短路时触发短路保护
电压异常时触发 OVP/UVLO
过温时 OTP 保护
单周期过流时立即关断，保护三极管
| 参数 | 典型值 |
|---|---|
| 最大输出功率 | 10W（5V/2A） |
| 待机功耗 | ≤75mW |
| VCC 启动阈值 | 4.2V（上升）/ 2.8V（下降） |
| EA 基准电压 | 1.1V |
| 封装 | SOP7 |
| 内置功率管 | 三极管（C 极引出） |
手机、无绳电话、PDA、MP3 等便携式设备充电器
5V2A 电源适配器
LED 驱动电源
线性电源和 RCC 开关电源升级换代
其它辅助电源
GP8892SEH 可以直接替代 MT3723，两者在功能定位、封装形式（SOP7）、应用电路等方面高度兼容。GP8892SEH 的优势在于：
外围更简洁（内置 FB 下偏电阻和 CS 采样电阻）
内置环路补偿，无需外部补偿元件
自供电设计，省去辅助绕组供电电路
保护功能更完善（增加次级肖特基短路保护等）
GP8892SEH 是一款非常省心的原边反馈电源芯片，核心卖点是"极简外围"。内置功率三极管、内置采样电阻、内置补偿电路、自供电设计，让整颗芯片的外围元件少到不可思议。对于做 10W 以内的隔离型充电器，特别是成本敏感、空间受限的产品，这颗芯片能大幅降低 BOM 成本和 PCB 面积。同时它兼顾了性能和可靠性——高精度恒压恒流、75mW 超低待机、完善的保护机制、单周期过流关断，让产品既能过能效认证，又能长期稳定工作。
