LP3717BTT + LP3568C 是一套 5V/3.1A(15.5W)隔离型反激电源方案,主打"过认证、高效率、低温度"。LP3717BTT 是原边 PWM 控制器,LP3568C 是次级同步整流芯片,两者配合实现高精度恒压输出,板端效率可达 81.58%(DOE VI 标准),非常适合手机快充、电源适配器等需要通过能效认证的产品。
这套方案采用经典的反激式拓扑,LP3717BTT 负责原边 PWM 控制,LP3568C 负责次级同步整流。原边反馈技术省去了光耦和 TL431,简化了电路设计;同步整流用低导通电阻的 MOSFET 替代肖特基二极管,大幅降低导通损耗,提升效率。
输入电压:110~265VAC,50/60Hz
输出电压:5V
输出电流:3.1A(最大)
输出功率:15.5W
PCB 尺寸:40.2mm × 31.9mm
环境温度:30°C
板端效率(DOE VI):81.58%
原边反馈,无需光耦:LP3717BTT 通过辅助绕组采样输出电压,省去光耦和次级 TL431
同步整流,高效率:LP3568C 替代肖特基二极管,导通损耗大幅降低
过 DOE VI 能效认证:板端效率 81.58%,满足六级能效要求
低温度:满载时 IC 温度约 111.8°C,同步整流芯片约 113.5°C,留有充足余量
宽电压输入:110~265VAC 全电压范围稳定工作
小体积:PCB 仅 40.2mm × 31.9mm,适合紧凑型适配器
尺寸:40.2mm × 31.9mm
输入:AC 插座或焊盘
输出:USB-A 母座或焊盘
变压器:EE1510 磁芯,卧式安装

关键元件说明:
U1 LP3717BTT:原边 PWM 控制器,SOP7 封装
U2 LP3568C:同步整流芯片,SOP8 封装
T1 变压器:EE1510 磁芯,AE=36mm²,PC44/95 材质
BD1:整流桥,将 AC 转换为脉动直流
EC1/EC2:输入滤波电解电容,储能和平滑
EC3/EC4/EC5:输出滤波电容,降低纹波
RCD 吸收回路:吸收变压器漏感能量,保护功率管

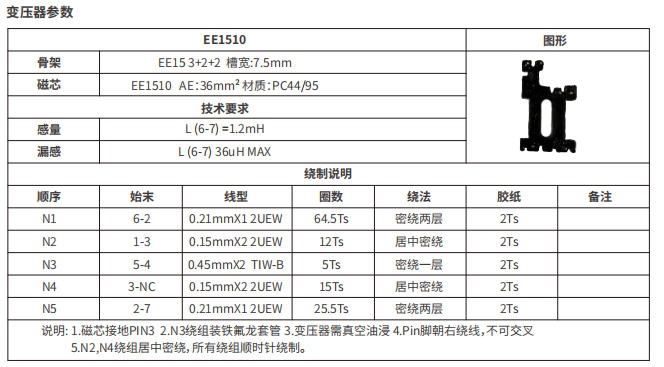

变压器采用 EE1510 磁芯,卧式安装,具体参数如下:
绕制工艺要求:
磁芯接地 PIN3
N3 绕组组装铁氟龙套管
变压器需真空油浸
PIN 脚朝右绕线,不可交叉
N2、N4 绕组居中密绕,所有绕组顺时针绕制

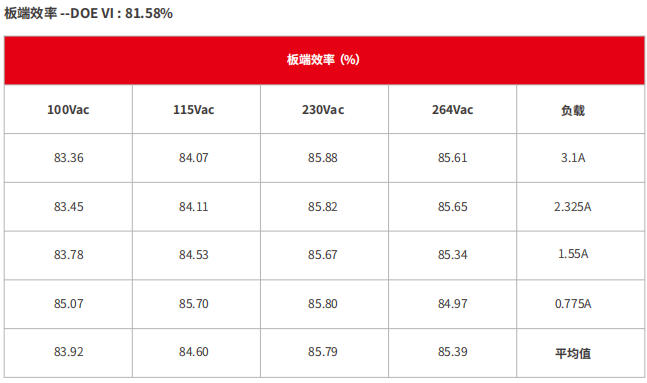

在不同输入电压和负载条件下,板端效率表现如下:

从数据可以看出:
效率随负载减轻而提升,25% 负载时效率最高
高压输入(230/264Vac)效率略高于低压输入
全负载范围内效率均保持在 83% 以上,表现稳定

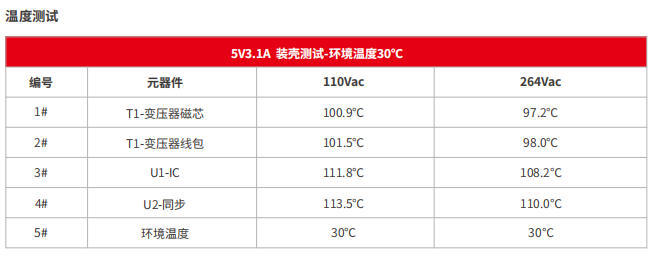

在环境温度 30°C 下,满载(5V/3.1A)运行时的元器件温度:

温度分析:
变压器温度约 100°C,磁芯和线包温差很小,说明绕制工艺良好
原边 IC(LP3717BTT)温度约 112°C,距离 150°C 结温上限有 38°C 余量
同步整流芯片(LP3568C)温度约 114°C,同样有充足余量
高压输入时温度反而略低,因为占空比减小,导通损耗降低
| 对比项 | 传统方案(光耦+TL431+肖特基) | LP3717BTT+LP3568C 方案 |
|---|---|---|
| 反馈方式 | 光耦 + TL431 | 原边反馈,省去光耦 |
| 整流方式 | 肖特基二极管 | 同步整流,效率更高 |
| 元件数量 | 较多 | 精简 |
| 板端效率 | ~75% | 81.58% |
| 温度 | 较高 | 低 10~20°C |
| 认证 | 需额外优化 | 直接过 DOE VI |
| 成本 | 较高 | 更低 |
手机快充适配器:5V/3.1A 满足大多数手机快充需求
平板充电器:15.5W 功率适配平板设备
移动电源适配器:高效率降低发热,提升安全性
小家电电源:过认证方案,出口无忧
IoT 设备供电:稳定 5V 输出,纹波低
LP3717BTT + LP3568C 是一套非常成熟的 5V/3.1A 适配器方案,核心优势是"过认证+高效率+低温度"。原边反馈省去了光耦,同步整流替代了肖特基,两者配合让板端效率达到 81.58%,轻松通过 DOE VI 六级能效认证。
变压器采用 EE1510 小磁芯,PCB 仅 40mm×32mm,体积小巧。满载温度控制在 115°C 以内,留有充足的安全余量。对于做 15W 级别的手机快充或适配器,特别是需要出口过能效认证的产品,这套方案能省去大量的调试和认证时间,直接量产。如需选购可以咨询店铺客服:https://detail.1688.com/offer/920302786607.html?spm=a28888.manage-offer.0.0.26227197Bri0WZ
