HI6603 是 大宏成 推出的一款高集成度电流模 PWM 控制器，采用 SOT23-6 封装，主打"高性能、低待机、无噪音"。它专为离线反激式开关电源优化，内置频率抖动、绿色模式、软启动、斜率补偿等丰富功能，非常适合电池充电器、电源适配器、开放式开关电源、PD 充电器等应用。
HI6603 是一款电流模控制的 PWM 控制器，需要外置功率 MOSFET 使用。它的核心思路是用高集成度降低外围复杂度，同时保证高性能和低待机功耗。芯片固定工作频率 65kHz，内置频率抖动技术改善 EMI，绿色模式在轻载时自动降频到 22kHz 消除音频噪声。
芯片采用 SOT23-6 超小封装，6 个引脚就能实现完整的 PWM 控制功能，包括反馈输入、电流采样、栅极驱动、电源供电等。低启动电流（典型 5μA）和低工作电流（典型 0.58mA）让它非常适合对待机功耗要求严格的应用。

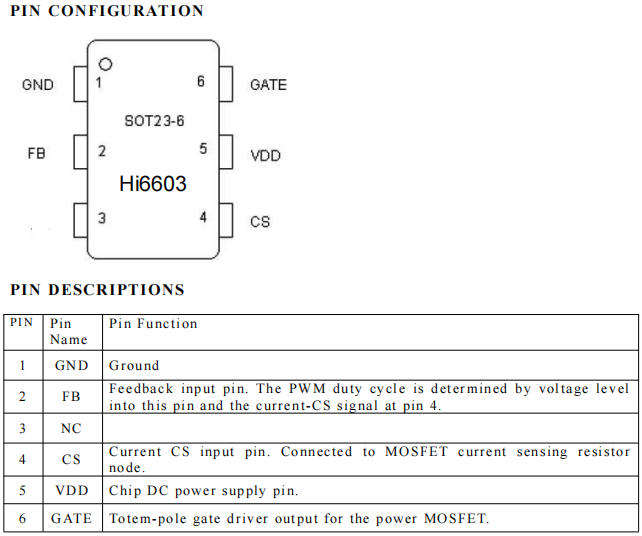

HI6603 采用 SOT23-6 封装，6 个引脚：
| 参数 | 典型值 |
|---|---|
| 总长度 | 2.9mm |
| 宽度 | 1.6mm |
| 高度 | 1.1mm |
| 引脚间距 | 0.95mm |
频率抖动功能：改善电源 EMI 性能，降低滤波成本
固定 65kHz 开关频率：优化磁性元件设计，平衡效率和体积
无噪音绿色模式：轻载/空载时自动降频到 22kHz，消除音频噪声
内置斜率补偿：确保高负载时的系统稳定性，防止次谐波振荡
软启动：上电时逐渐增大占空比，减小元件应力
低启动电流：典型 5μA，降低启动电阻功耗
低工作电流：典型 0.58mA，提高轻载效率
前沿消隐（LEB）：270ns 消隐时间，防止开关瞬间误触发
完善的保护功能：
VDD 欠压锁定（UVLO，开启 15V/关断 7.8V）
FB 过载保护（OLP）
线电压补偿过流保护（OCP）
VDD 过压保护（OVP，34.5V）
逐周期限流
图腾柱栅极驱动：软开关控制，改善 EMI
SOT23-6 封装：超小体积，适合紧凑型设计

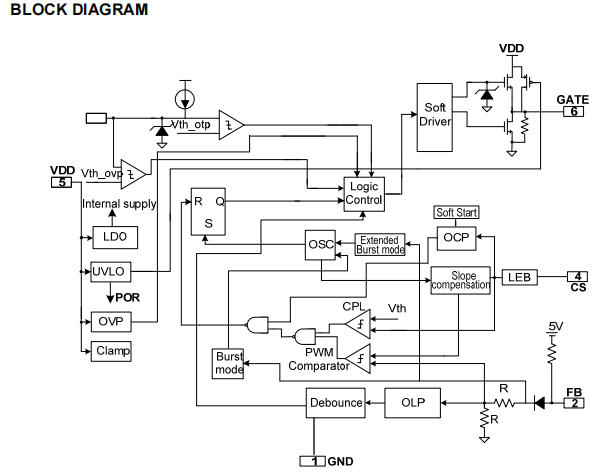

芯片内部主要模块：
振荡器（Oscillator）：产生 65kHz 固定频率，带频率抖动
绿色模式控制（Green Mode）：轻载时降频到 22kHz
PWM 比较器：综合 FB 电压和 CS 电流信号产生 PWM
斜率补偿（Slope Compensation）：防止高负载时次谐波振荡
软启动（Soft Start）：5ms 软启动时间
前沿消隐（LEB）：270ns 消隐时间
图腾柱驱动（Totem Pole Driver）：驱动外置 MOSFET，带软开关控制
UVLO：欠压锁定，VDD 低于 7.8V 关断，高于 15V 启动
OVP：VDD 过压保护，34.5V 触发
OLP：FB 过载保护
OCP：逐周期过流保护，阈值 0.39V
线电压补偿：自动补偿输入电压变化对过流点的影响
HI6603 的典型应用是反激式开关电源，适用于各种功率等级（根据外置 MOSFET 选型）：
典型元件配置：
IC1（HI6603）：PWM 控制器
Q1：外置功率 MOSFET（根据功率选择）
R2：电流采样电阻，接 CS(4) 脚
R1：启动电阻，接 VDD(5) 脚
C1：VDD 滤波电容
IC2（光耦）+ IC3A/IC3B（TL431）：副边反馈
T1：反激变压器
D5/D6：输出整流
C3/C4：输出滤波
启动过程
上电后，启动电阻给 VDD 电容充电。由于启动电流仅 5μA，可以用较大的启动电阻降低功耗。当 VDD 达到 15V 启动阈值时，芯片开始工作，输出 PWM 信号驱动外置 MOSFET。正常工作后，辅助绕组给 VDD 供电。
PWM 控制
芯片采用电流模控制，每个周期：
时钟信号置位 RS 触发器，GATE 输出高电平，MOSFET 导通
原边电流线性上升，通过采样电阻产生电压
当 CS 电压达到 FB 脚设定的阈值时，PWM 比较器复位 RS 触发器，GATE 输出低电平，MOSFET 关断
变压器释放能量到次级
绿色模式
当负载减轻，FB 电压下降。当 FB 电压低于一定阈值时，芯片进入绿色模式：
开关频率逐渐降低，最低至 22kHz
低于音频范围，消除变压器噪音
降低开关损耗，提高轻载效率
频率抖动
芯片在每个开关周期微调振荡频率，扩散 EMI 能量分布，降低峰值 EMI，简化滤波设计。
保护功能
UVLO：VDD 低于 7.8V 时关断输出，防止异常工作
OVP：VDD 超过 34.5V 时保护
OLP：FB 电压超过 3.7V 且持续 64ms 时触发过载保护
OCP：CS 电压超过 0.39V 时逐周期限流，带线电压补偿
软启动：启动时 5ms 内逐渐增大峰值电流
电池充电器：手机、平板、笔记本等电池充电
电源适配器：各种电子设备的 AC-DC 适配器
开放式开关电源：工业控制、仪器仪表电源
PD 充电器：USB-PD 快充充电器
小家电电源：电饭煲、电磁炉等辅助电源
HI6603 是一款非常实用的电流模 PWM 控制器，核心优势是"小封装+高性能+低待机"。SOT23-6 超小封装让它适合空间受限的设计，65kHz 固定频率简化了磁性元件选型，绿色模式消除了轻载噪音，频率抖动降低了 EMI 滤波成本。
丰富的保护功能（UVLO、OVP、OLP、OCP）保证了系统可靠性，低启动电流和低工作电流满足了严格的待机功耗要求。对于做 5W~30W 级别的反激式开关电源，特别是需要小体积、低噪音、低待机的充电器或适配器，HI6603 是个不错的控制器选择。如需选购可以咨询店铺客服：https://detail.1688.com/offer/803104296887.html?spm=a28888.manage-offer.0.0.26227197XAYl63
