在小家电和智能家居产品的电源设计中，工程师们总在寻找成本低、外围少、性能稳的方案。辉芒微（FMD）推出的FT8441xP系列，正是为这类需求量身打造的非隔离Buck/Buck-boost功率开关芯片。其中FT8441SP（5V/200mA）和FT8441TP（5V/300mA）两款型号，凭借内置二极管和极简外围，成为替代传统线性电源、RCC电源的热门选择。
FT8441xP是一款非隔离PWM功率开关，采用电流模控制架构。它将高压启动电路、650V功率MOSFET、电流采样电阻、误差放大器、环路补偿网络等核心模块全部集成在芯片内部，外围只需少量阻容感和一个功率电感即可工作。
最突出的亮点是"内置二极管"：芯片内部集成了600V超快恢复续流二极管和800V反馈二极管，省去了传统方案中需要外接的2颗二极管，既降低了BOM成本，又节省了PCB面积。
集成度：650V高压启动 + 高压MOSFET + 电流采样电阻 + 续流/反馈二极管
输出规格：固定5V高精度输出（FT8441SP 200mA / FT8441TP 300mA）
启动速度：典型50ms快速启动
静态功耗：典型60mW，低待机损耗
EMI优化：内置抖频技术 + 软驱动设计
保护功能：UVLO欠压、OVP过压、OCP过流、OTP过温、SCP短路
封装：SOP7（内置二极管版本）
几个关键优势：
省成本：内置二极管省掉2颗外部器件，SOP7封装比SOP8/DIP7更省空间
启动快：50ms典型启动时间，上电即用
纹波低：输出电容建议≥470μF，可获得稳定的5V输出
兼容性好：FT8441SP可兼容芯鹏AP8505，FT8441TP可兼容AP8506，方便替代升级
FT8441xP采用SOP7封装，管脚排列如下：
VOUT：输出反馈脚，接输出正端
SGND：系统地，接输出负端
NC：空脚
D：高压启动和MOSFET漏极
ICGND：芯片内部地，接功率电感和VCC电容负端
VCC：芯片电源
设计提示：ICGND（5/6脚）是芯片内部功率地，建议与SGND（2脚）在输出电容负极处单点连接，避免功率地噪声干扰反馈环路。
FT8441xP提供两种典型应用拓扑，均支持90~264Vac全电压输入：
方案A（Buck-Boost结构，过EMI）
输入端加X电容和π型滤波
适合对EMI要求较高的场景，如需要过认证的产品
方案B（Buck结构，过EMI）
采用桥式整流 + 输入滤波
输出端用电感Lm储能，结构更简洁
两种方案的核心都是：交流输入经整流滤波后，通过FT8441xP内部的MOSFET斩波，再由内置续流二极管和外部电感配合完成降压，最终输出稳定的5V直流。

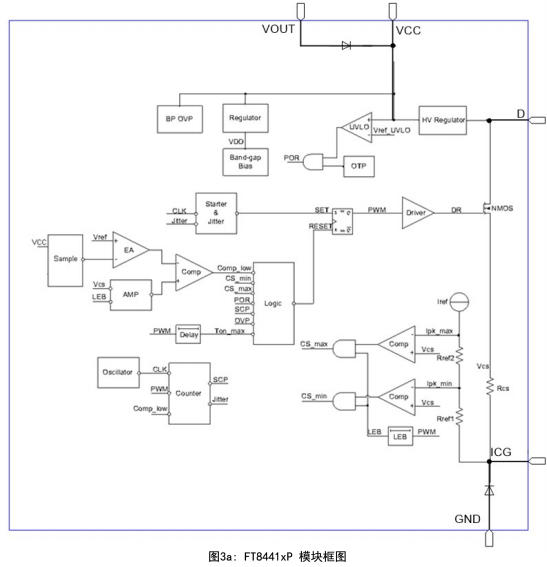

芯片内部主要包含以下功能模块：
高压启动电路：上电时从D脚取电，给VCC电容充电至UVLO阈值后启动PWM
电流模PWM控制器：通过采样电阻检测电感电流峰值，实现逐周期限流
误差放大器 + 内部分压电阻：采样VOUT电压，与内部基准比较，闭环调节占空比
抖频振荡器：频率抖动分散谐波能量，降低EMI峰值
多重保护逻辑：UVLO、OVP、OCP、OTP、SCP全部集成，无需外围电路
工作过程简述：启动时高压电路给VCC充电 → VCC达到4.8V后芯片开始工作 → 输出电压建立后由VOUT通过内部二极管给VCC供电 → 高压启动电路自动关闭，进入低功耗模式。
FT8441xP系列定位小功率辅助电源，典型应用包括：
小家电：电热水壶、电饭煲、空气炸锅、电风扇的控制板供电
智能家居：智能门铃、开关面板、传感器节点
替代方案：直接替换传统的阻容降压、线性稳压（78L05）、RCC自激振荡电源
选型建议：
负载电流≤200mA（如门铃、小风扇、简易控制器）→ 选FT8441SP
负载电流≤300mA（如电饭煲控制板、空气炸锅显示板）→ 选FT8441TP
输入电容：全波整流宽电压输入按2μF/W估算，如1.5W输出建议1μF+2.2μF
输出电容：≥470μF，容值越大纹波越小
VCC电容：1μF~4.7μF，影响启动时间和稳定性
功率电感：根据输出电压/电流选择，注意饱和电流要大于芯片最大峰值电流（SP约570mA，TP约650mA）并留余量
启动负载：起机或重启时负载电流控制在额定值的80%以内，避免启动失败
PCB布局：缩短功率环路、反馈走线远离功率器件、ICGND与SGND单点连接
FT8441SP/TP是辉芒微针对小家电辅助电源推出的高集成度、低成本解决方案。它将高压MOSFET、启动电路、续流二极管、反馈二极管等关键器件全部塞进一颗SOP7芯片里，让工程师可以用最少的外围器件、最小的PCB面积，快速搭建出稳定可靠的5V电源。
