随着芯片缺货涨价潮蔓延，越来越多芯片都逃不过这波行情，昂宝OB2273也不例外。好消息是，聚元微PL3563C可以直接无缝替代，外围不用大改，供货还更稳。PL3563C芯片SOT23-6超小封装、电流模PWM架构一致、外围兼容、内置软启动+抖频，做充电器、适配器、机顶盒电源通用,省心又省钱。

为什么能PL3563C直接替代OB2273

PL3563C和OB2273都是副边反馈（SSR）电流模PWM控制芯片，通过光耦+TL431实现高精度恒压输出。

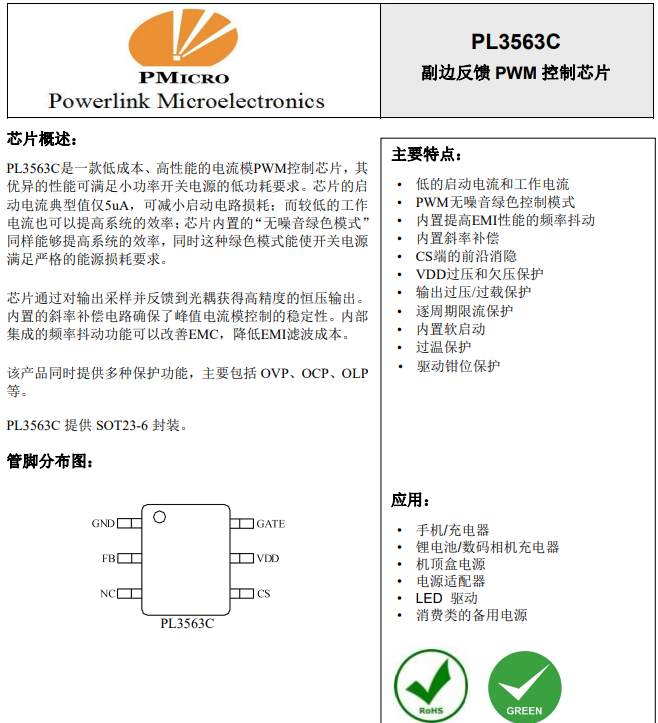

PL3563C采用SOT23-6封装，体积比传统SOP8更小，适合空间受限的设计。内置GATE驱动输出，直接驱动外部功率MOS管，架构与OB2273完全一致，外围电路无需大改。

PL3563C芯片核心特点

第一，启动电流超低。 典型启动电流仅5μA，大幅减小启动电路损耗，待机功耗更低。

第二，无噪音绿色模式。 轻载时自动进入PWM绿色模式，频率持续降低，最低固定22kHz，空载时进入突发模式（Burst Mode），系统无音频噪音，适合对噪声敏感的应用。

第三，EMI性能好。 内置频率抖动功能，改善EMC特性，降低EMI滤波成本，过认证更省心。

第四，集成度高。 内置软启动、斜率补偿、前沿消隐、驱动钳位，外围精简，BOM成本低。

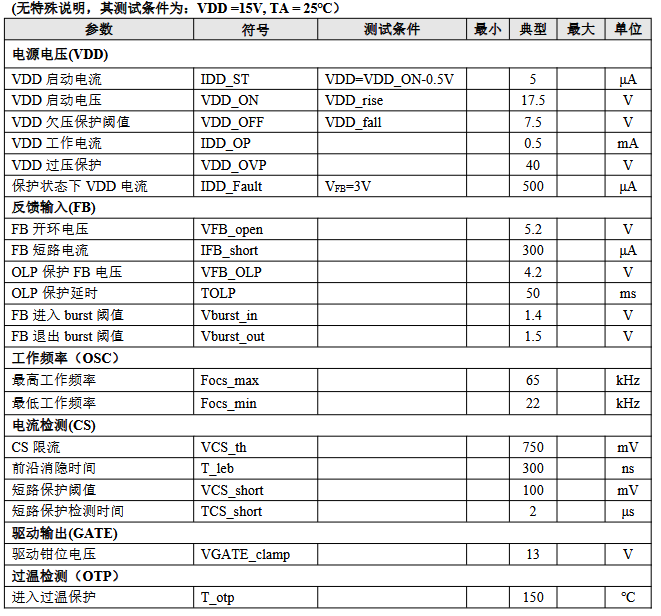

电气参数

VDD启动电压：17.5V
VDD欠压保护：7.5V
VDD过压保护：40V
最高工作频率：65kz
最低工作频率：22kz
CS限流阈值：750mV
前沿消隐时间：300ns
驱动钳位电压：13V
过温保护：150°C

保护功能齐全

逐周期限流保护：CS端检测原边电流，过流时逐周期关断
VDD欠压/过压保护：电压异常时自动保护
输出短路保护：短路时快速响应，自动重启
过温保护：150°C触发，保障系统安全
OLP过载保护：FB电压异常时触发，50ms延时防止误动作
驱动钳位保护：GATE输出钳位13V，保护功率MOS管

典型应用：副边反馈反激架构

PL3563C适用于经典的反激式开关电源：

输入整流滤波后接变压器原边
PL3563C的GATE脚驱动外部功率MOS管
CS脚接采样电阻，实现逐周期限流
FB脚接光耦反馈，实现闭环恒压控制
VDD由辅助绕组供电，启动时由启动电阻充电

外围与OB2273方案基本一致，替换时只需确认引脚对应关系即可。

PL3563C适合替代OB2273应用场景

手机充电器：5V/2A、9V/2A等常见规格
锂电池充电器：数码相机、手持设备充电
机顶盒电源：稳定输出，低噪声要求
电源适配器：笔记本、路由器等外置电源
LED驱动：恒压输出，无频闪
消费类备用电源：小功率辅助电源

PL3563C直接替代PL3563C优势

OB2273 → PL3563C

架构一致：电流模PWM副边反馈，外围兼容
封装更小：SOT23-6，节省PCB空间
功耗更低：5μA启动电流，待机更省
噪声更低：无噪音绿色模式，无音频干扰
EMI更好：内置抖频，滤波成本更低
集成更高：软启动、斜率补偿、前沿消隐全内置
保护更全：OVP/OCP/OLP/OTP全覆盖
供货稳定：聚元微厂家交期可控，不断供
