做24V中等功率隔离电源，外置MOS方案外围复杂、PCB面积大、成本还高？LPK3899DSM把800V SiC功率管集成到芯片内部，原边反馈架构直接省掉光耦和TL431，36W输出能力轻松覆盖24V1.5A适配器、小家电电源等场景。

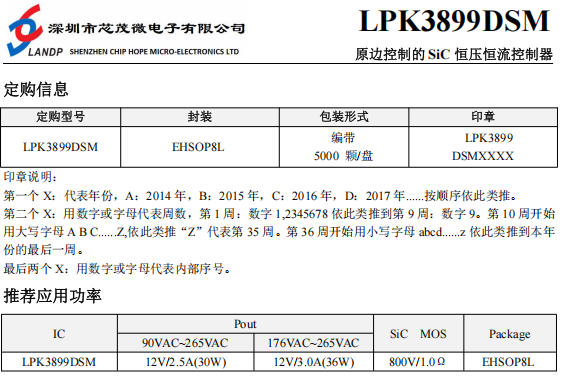

主控芯片：LPK3899DSM（芯茂微）
输出规格：24V / 1.5A（36W）
变压器：EE1910 立式 5+2+3，PC95磁芯，AE 45mm²
输入电压：90Vac~265Vac全电压
拓扑结构：原边反馈PSR，支持CCM+DCM双模式
待机功耗：<75mW

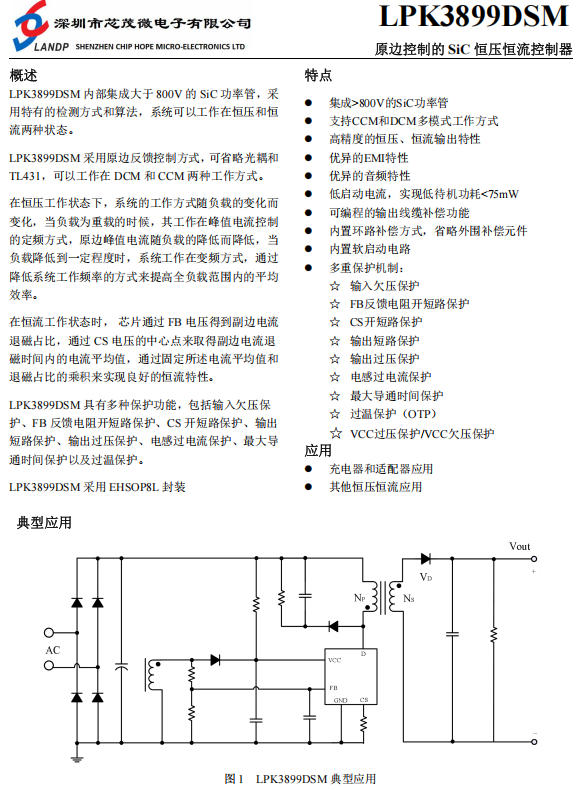

第一，内置SiC功率管，耐压超800V。
芯片内部集成800V/1.0Ω的SiC MOS，不需要额外搭配高压功率管，EHSOP8L封装散热能力比常规SOP7/SOP8更强，36W功率段余量充足。对于24V输出的反激电源，SiC的低导通电阻直接降低导通损耗，整机效率更有优势。
第二，原边反馈，外围极简。
采用PSR原边反馈控制，无需光耦和TL431，FB脚通过辅助绕组分压电阻检测输出电压，同时完成退磁检测、输入欠压检测、输出过压检测和输出短路检测。一颗FB脚实现多种功能，外围元件进一步精简。
第三，CCM+DCM双模式，音频特性好。
支持连续导通模式（CCM）和非连续导通模式（DCM）自动切换，重载定频、轻载降频，配合特有的PFM控制方式，有效优化音频噪声。内置抖频功能（±3%，128μs周期），传导EMI更容易过。
第四，内置环路补偿，省外围补偿网络。
传统电流模式控制需要外部RC补偿网络，LPK3899DSM把环路补偿做进芯片内部，工程师不需要调试补偿参数，降低设计门槛，同时提升不同负载下的输出稳定性。
第五，可编程线缆补偿。
通过FB上偏电阻设置，满载时自动补偿输出线缆压降，解决24V长距离供电末端电压跌落问题。

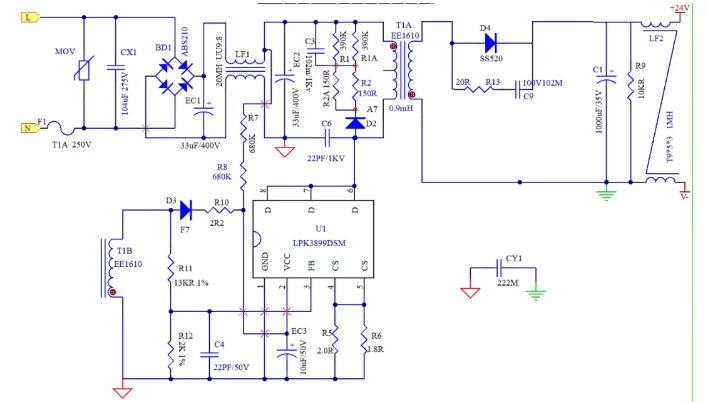

本方案采用单面板设计，尺寸78.3mm×42.3mm，BOM约37颗元件，核心器件如下：
主控：LPK3899DSM（EHSOP8L，内置800V SiC功率管）
整流桥：WRMSB30M（软桥，EMI更优）
输出肖特基：MOT10T15（TO-252，15A/100V，余量充足）
输入电解：68μF/400V ×2（10×16卧插）
输出电解：1000μF/35V（10×16）
VCC电解：4.7μF/50V LOW-ESR
安规器件：Y电容222/400V、X电容224/275V、压敏7D561K、NTC 2.5D-11
共模电感：UU9.8 30mH
保险丝：T2AL 250VAC慢断
EE1910变压器参数（立式5+2+3骨架，槽宽9mm）：
初级N1（4→2）：φ0.27mm×1，60匝，顺密绕2层
辅助N3（3→NA）：φ0.17mm×2，12匝，顺密绕1层
次级N3（10→8）：φ0.4mm×2三层绝缘线，14匝，顺密绕1层
初级N4（2→1）：φ0.27mm×1，26匝，顺密绕1层
辅助N5（5→3）：φ0.17mm×2，12匝，顺密绕整层
1-4脚电感量：0.85mH±5%，气隙0.1~0.4mm
漏感要求：<5%L
耐压：初-次、初-磁芯、次-磁芯均3.75KV/1min
LPK3899DSM protection机制非常齐全：
输入欠压保护：母线电压过低时自动降频直至重启，防止低压大电流工作
输出过压保护：FB>3.0V持续3个周期触发，系统重启
输出短路保护：FB<1.0V持续48ms触发打嗝
电感过电流保护：CS脚检测峰值电流，防止变压器饱和
FB开短路保护：上偏电阻开路或下偏电阻短路都能检测
CS开短路保护：采样电阻异常时及时保护
过温保护：150°C触发，30°C迟滞恢复
VCC过压/欠压保护：供电异常时自动重启
最大导通时间保护：导通时间超过25μs立即保护
24V1.5A适配器、充电器
智能小家电辅助电源（扫地机、空气净化器等）
工业24V直流供电模块
安防监控电源
其他36W以下恒压恒流隔离电源
LPK3899DSM把800V SiC功率管、原边反馈控制器、环路补偿、抖频线路集成到一颗EHSOP8L芯片里，做24V1.5A方案不需要外置MOS，不需要光耦TL431，不需要复杂的补偿网络。配合EE1910变压器，36W功率段全电压输入、低待机、低EMI、保护齐全，是中等功率隔离电源降本增效的实用选择。
如需LPK3899DSM样品、DEMO板或变压器定制，请联系芯茂微授权代理商深圳三佛科技获取技术支持。
