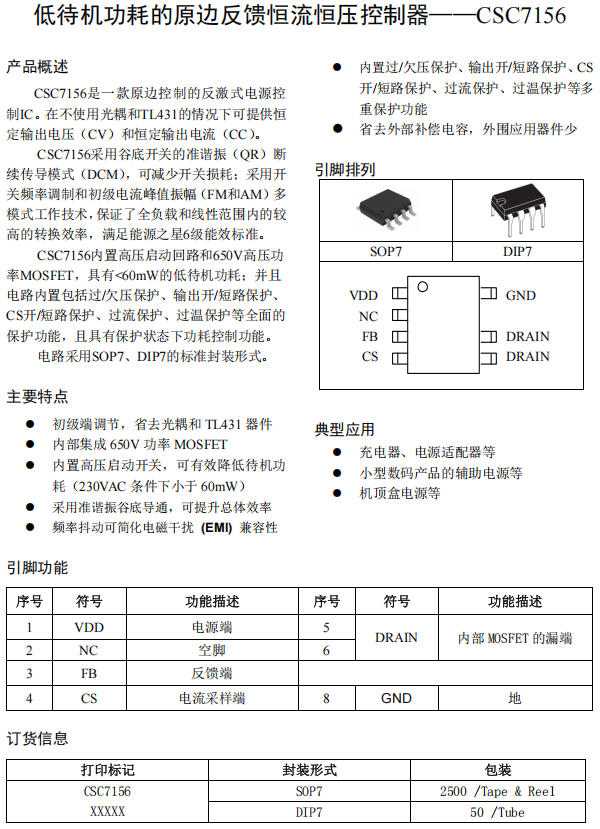

CSC7156 是晶源微电子推出的一款原边反馈反激式电源控制芯片。它最大的特点是：不用光耦和 TL431，就能同时实现恒压（CV）和恒流（CC）输出，非常适合做小功率充电器和适配器。
芯片内部集成了 650V 高压 MOSFET 和高压启动电路，待机功耗小于 60mW，最高支持约 12W 输出功率，常见规格有 5V/1A、5V/2.4A、12V/1A 等。
原边反馈，省去光耦和 TL431，外围元件少、成本低
内置 650V MOSFET，省去外置功率管
内置高压启动，待机功耗 < 60mW，满足能源之星 6 级能效
准谐振谷底导通 + 频率抖动，效率高、EMI 好
多重保护：过压、欠压、输出短路、过流、过温、CS 开短路保护
SOP7 / DIP7 两种封装可选
| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 | VDD | 芯片电源 |
| 2 | NC | 空脚 |
| 3 | FB | 反馈端，接分压电阻检测输出电压 |
| 4 | CS | 电流采样端，接采样电阻设定恒流值 |
| 5、6 | DRAIN | 内部 MOSFET 漏极，接变压器初级 |
| 8 | GND | 地 |

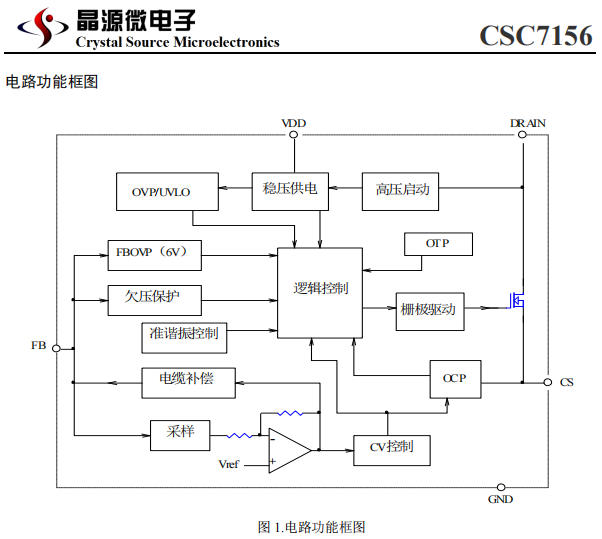

恒压（CV）：芯片通过 FB 引脚检测辅助绕组电压，和内部 2.5V 基准比较，自动调节开关频率来稳住输出电压。
恒流（CC）：通过 CS 引脚检测初级电流峰值，控制输出电流恒定。充电时先恒流充，快充满后自动转为恒压。
轻载/空载：频率自动降低，把待机功耗压到最低。
匝比设计：考虑 MOSFET 650V 耐压和输出整流管耐压，一般取 Np:Ns 在 12:1~16:1 之间（对应反射电压 60~80V），留足降额；
Rcs 选择：按恒流公式 Io = ½ × (Vcs/Rcs) × (Np/Ns) × (Tdm/Tsw)，考虑 500mV 典型阈值反推，5V/2.4A 输出通常取 Rcs 在 1.5Ω~2.2Ω 范围；
电感量：按最大功率方程 Po = ½ × Lp × Fsw × Ipp² 反算原边电感，保证满载时峰值电流不超过 CS 最大阈值 590mV 对应值；
FB 分压：R1+R2 决定 CV 点，同时并联阻值影响线补幅度，需折中考虑。
常见应用电路非常简单：AC 输入 → 整流滤波 → 变压器 → 次级整流输出；辅助绕组给 VDD 供电并通过 R1/R2 分压接 FB；CS 脚串一个采样电阻到地即可。
手机充电器（5V/1A、5V/2.4A）
路由器/摄像头电源（12V/1A）
机顶盒、家电待机电源
CSC7156 是一颗"小而全"的电源芯片：集成度高、元件少、待机功耗低、保护齐全，做 12W 以内的充电器和适配器，选它基本不用操心，适合成本敏感、要求低功耗的电源方案。如需选购欢迎咨询店铺客服：https://detail.1688.com/offer/1086053425783.html?spm=a28888.manage-offer.0.0.26227197TmXpAg
