FT710230A 是辉芒微电子推出的一颗‌单相无刷直流电机驱动芯片‌，主要用来驱动风扇、小型水泵和家电鼓风机等电机。‌‌

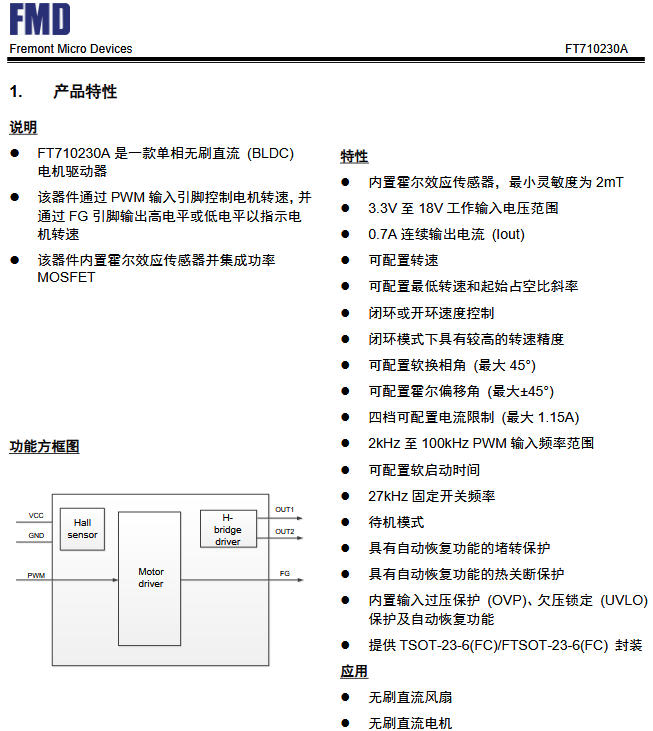

FT710230A芯片特点

‌把霍尔传感器、功率 MOSFET 和控制逻辑集成到一颗芯片里，减少外围元件，缩小电路板面积

FT710230A芯片主要参数

‌工作电压‌：支持 3.3V 到 18V，常见 12V 风扇可以直接用。
‌封装形式‌：采用 TSOT-23-6A 小型封装，适合空间紧凑的产品。
‌调速方式‌：支持 PWM 调速，PWM 输入范围约 2kHz 至 100kHz，可配置最高转速、最低转速和启动参数。
‌霍尔检测‌：内部集成霍尔传感器，最低磁场检测灵敏度约±2mT，可直接检测转子位置。
‌内置保护‌：有过流、堵转、过压、欠压锁定和过温保护，提高长期运行可靠性。‌‌
输出电流：0.7A 连续输出电流 (Iout)
控制模式：闭环或开环速度控制，闭环模式下具有较高的转速精度
配置：可配置软换相角 (最大 45°)，可配置霍尔偏移角 (最大±45°)，四档可配置电流限制 (最大 1.15A)
固定开关频率：27kHz
封装方式：TSOT-23-6(FC)/FTSOT-23-6(FC)小型封装，适合空间紧凑的产品。

内置保护‌：有过流、堵转、过压、欠压锁定和过温保护，提高长期运行可靠性。‌‌

待机模式

FT710230A芯片应用及电路原理图

• 散热风扇‌：PC、服务器、投影仪、电磁炉、空气炸锅等设备
• ‌小型水泵‌：水冷系统、加湿器、咖啡机
• ‌鼓风机‌：空气净化器、新风系统

电路原理图如下：

用起来有什么优势

‌外围电路简单‌：只需搭配输入电容等少量元件就能完成驱动设计，降低 BOM 成本。
‌运行更安静‌：支持软换向和提前关断角调节，换向过程更平滑，有助于降低振动和噪声。
‌转速更稳定‌：支持闭环控制，芯片可根据霍尔反馈自动调整输出，使实际转速跟随目标转速。‌‌

设计亮点

    ‌高集成度‌：传统方案需要独立霍尔+驱动+MOSFET，这颗芯片一颗搞定，能简化PCB布局、降低BOM成本。
    ‌闭环调速‌：霍尔实时检测转速并反馈到控制环路，自动调整PWM占空比，让实际转速跟随目标转速，适合对调速精度要求高的散热场景。
    ‌低噪运行‌：支持软导通、软关断换向和提前关断角调节（最大45°），还能调±45°霍尔偏移角，全转速范围内振动和噪声都更小。
    ‌实测表现‌：12V/0.65A小电机开环模式下，转速从约1000RPM升到5000RPM，温度从约31℃升到37℃，温升比较平缓。
